Ersatzteile
Identifizieren Sie das gewünschte Ersatzteil aus der Explosionszeichnung und schlagen Sie die technischen Eigenschaften direkt im Hinni-Shop nach.

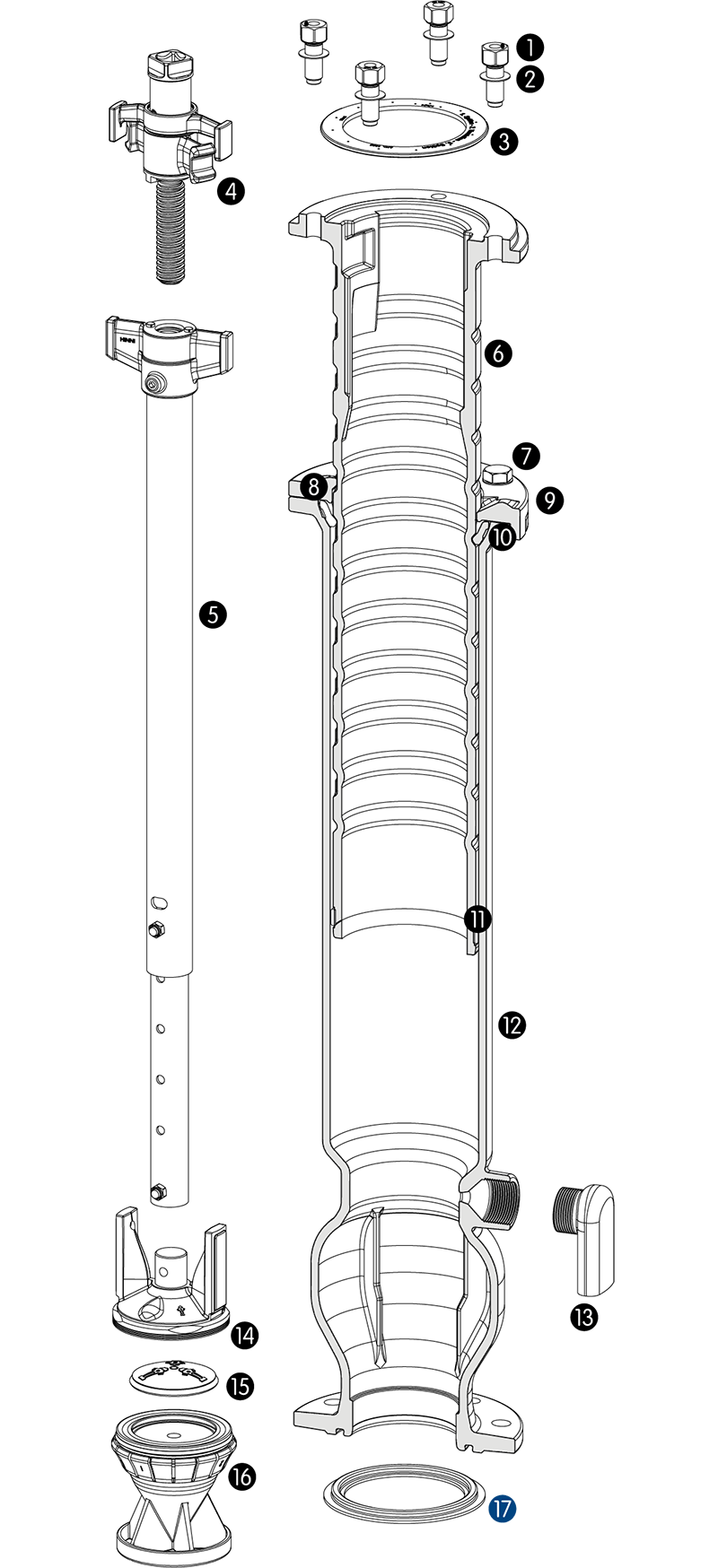

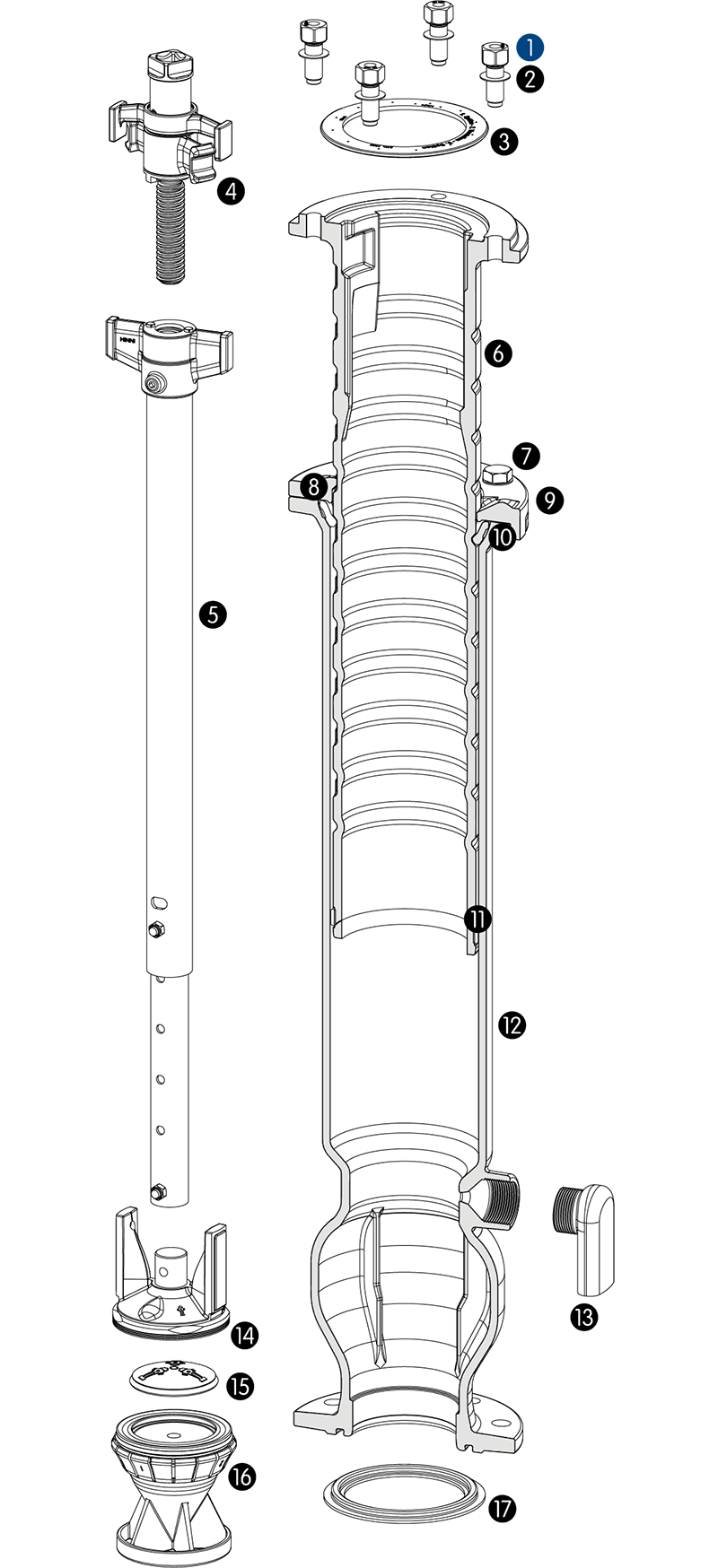

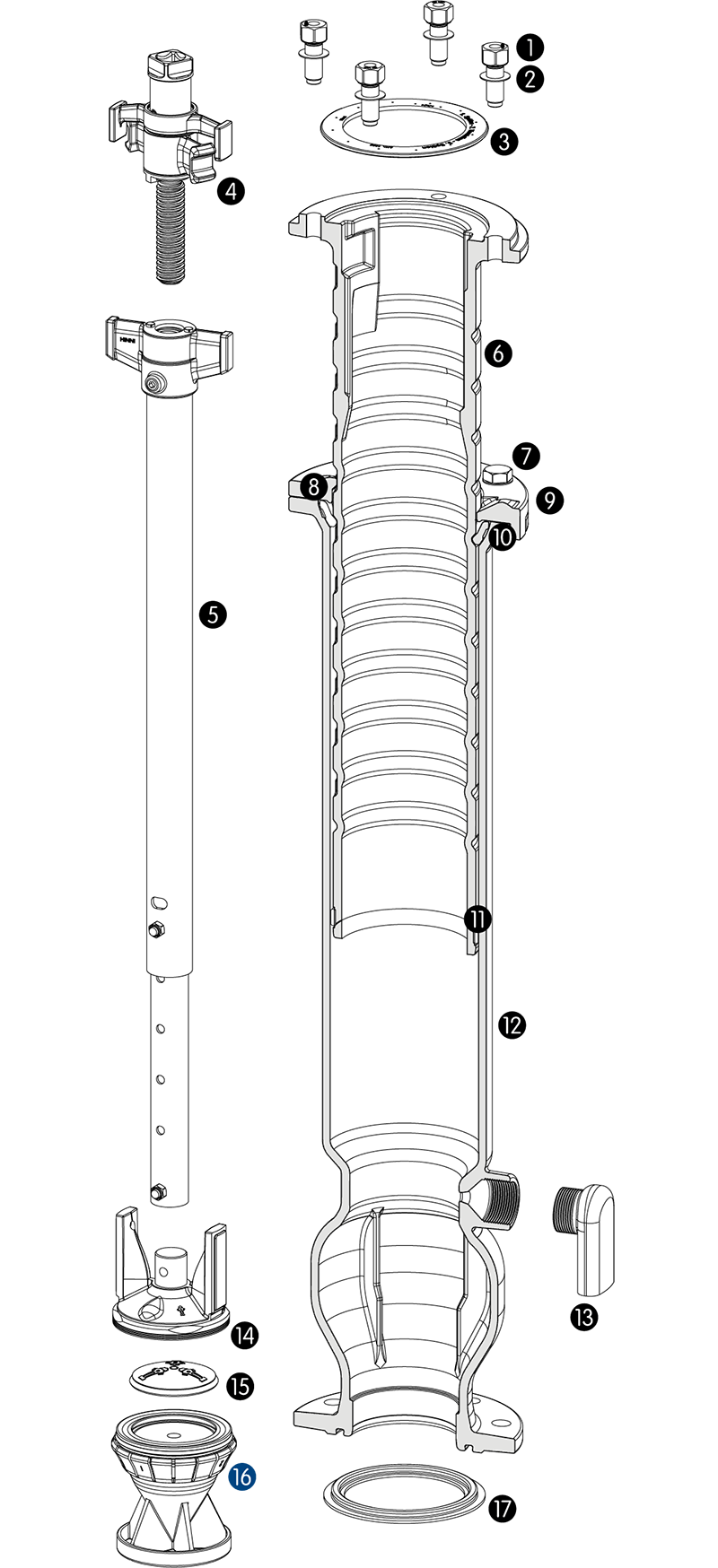

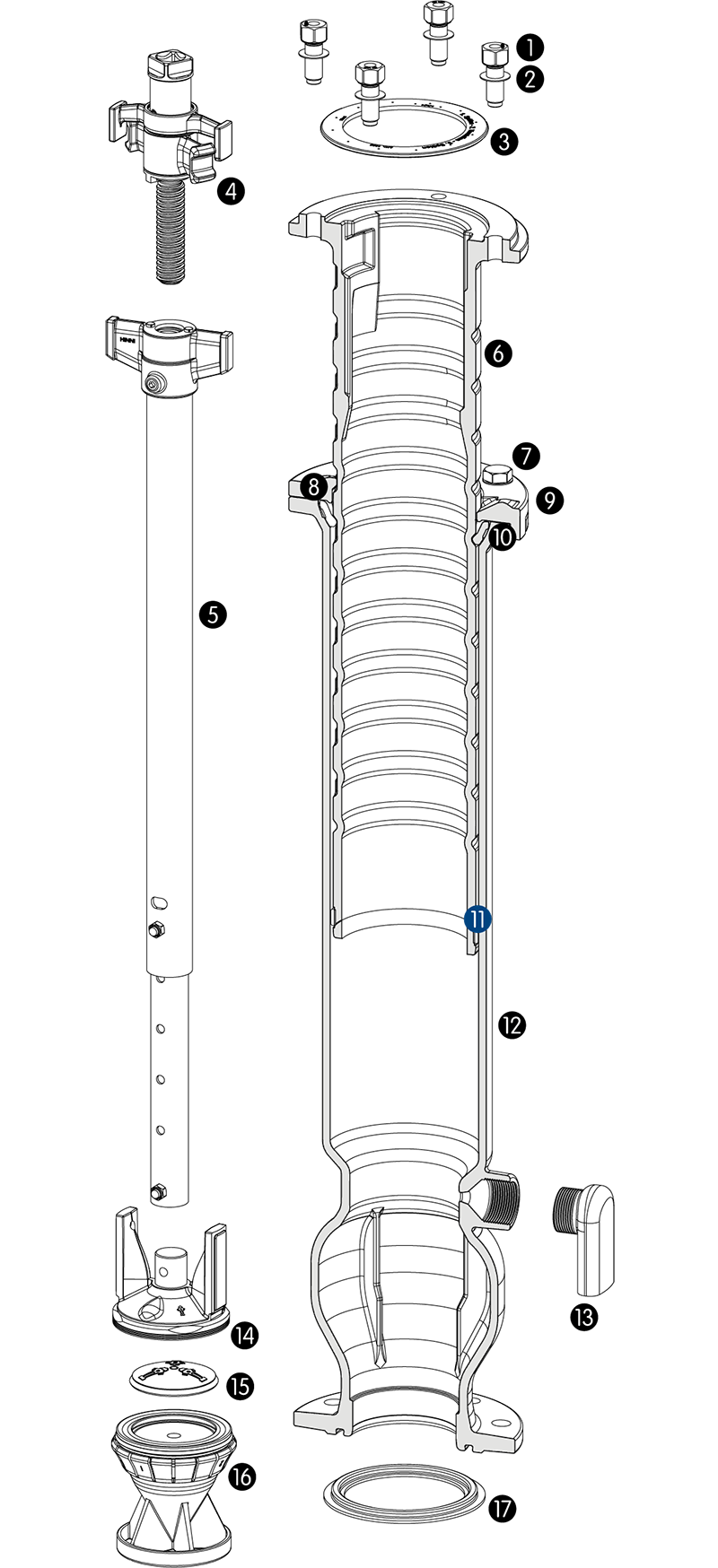

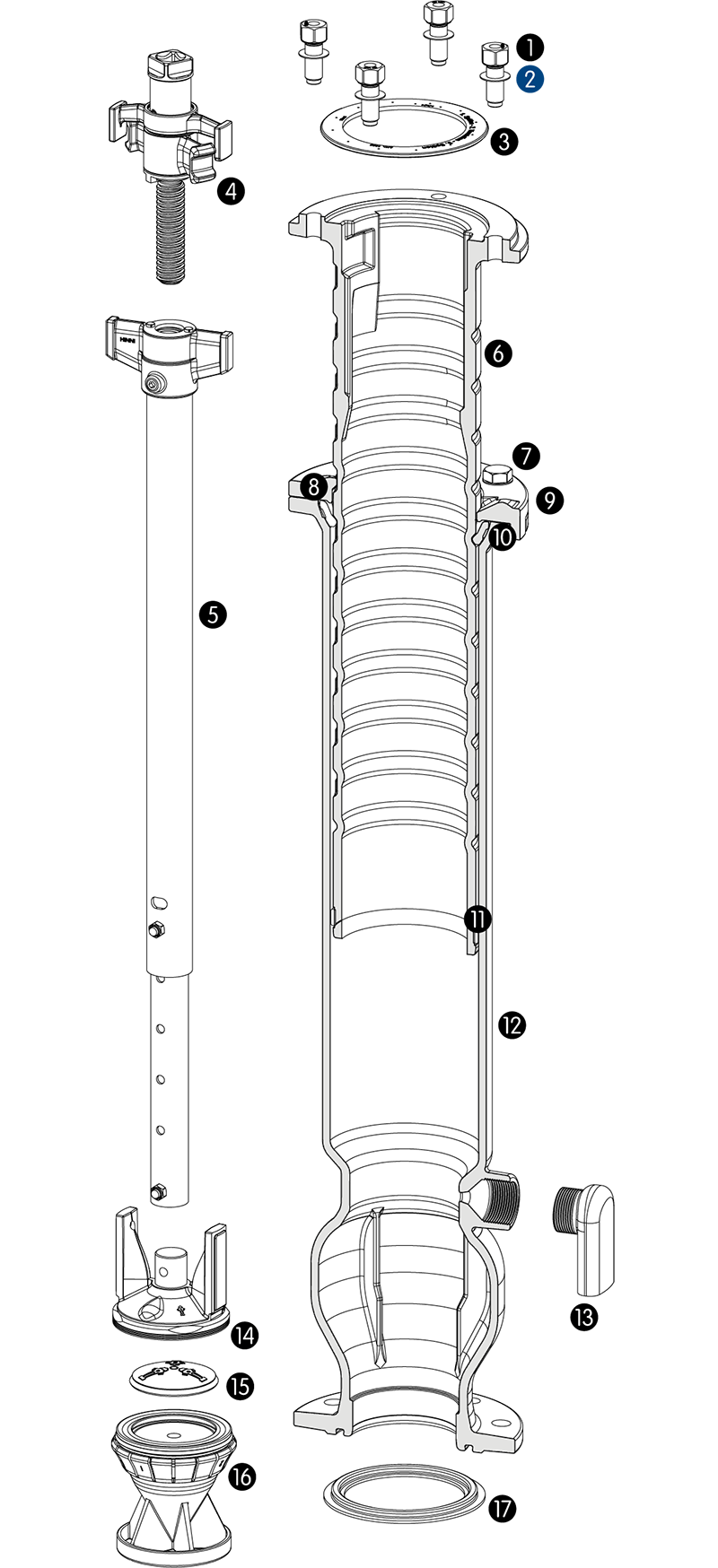

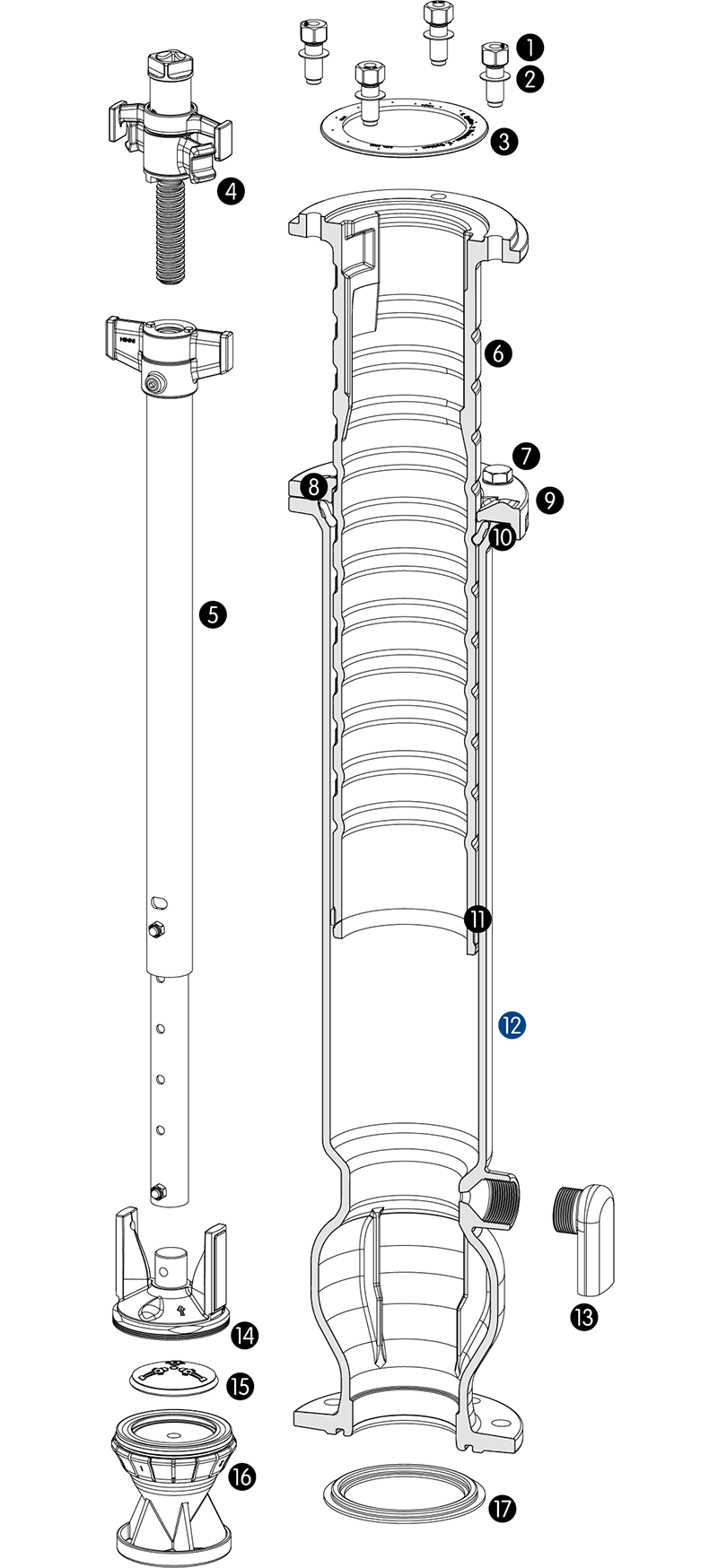

Unterteil mit Doppelabsperrung (UT-DA)

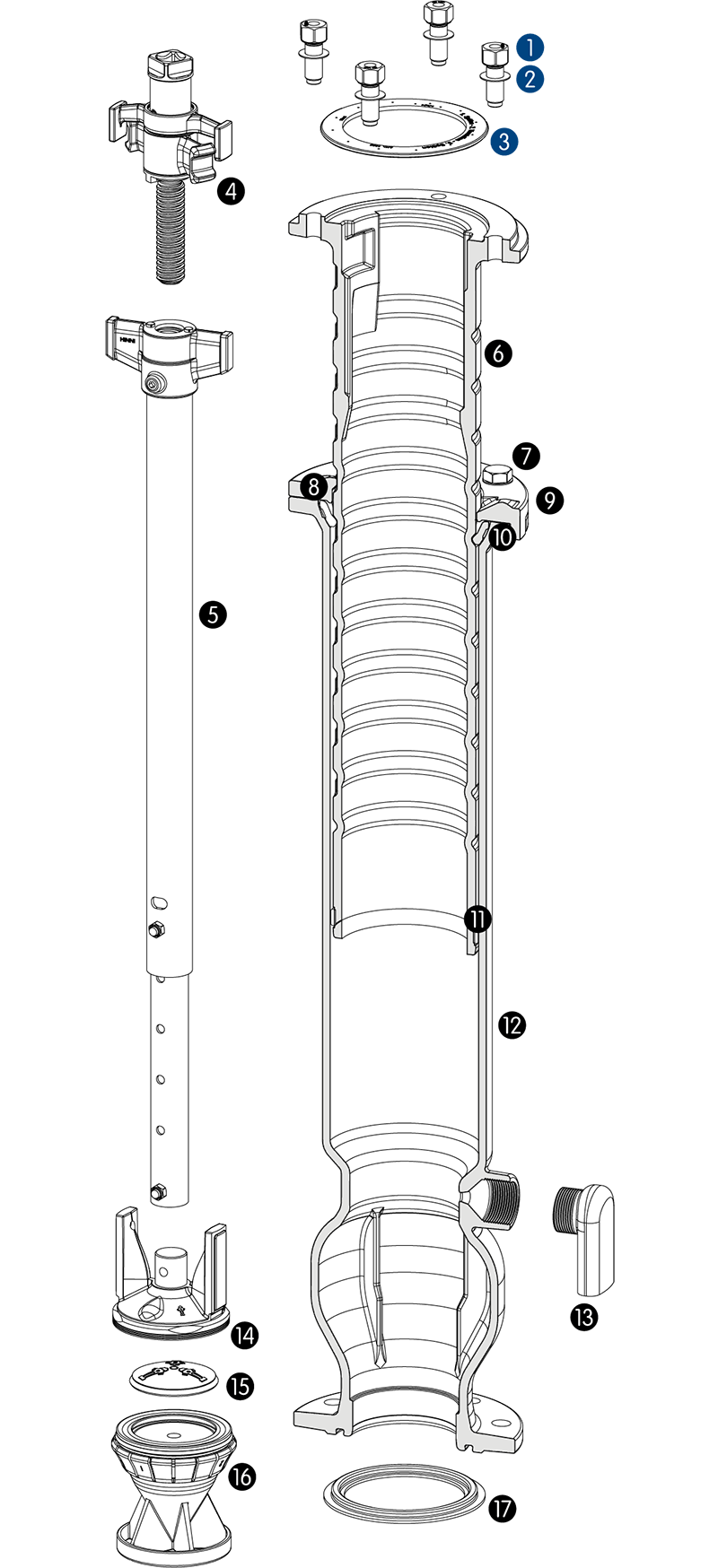

- - 1544 Montage-Set OT/UT-DA mit Dichtung OT/UT, je 4 Stk. Sollbruchschrauben und U-Scheiben (1x)
- 1936 Sollbruchschraube (4x)
- 1564 U-Scheibe (4x)
- 1935 Dichtung OT/UT (1x)

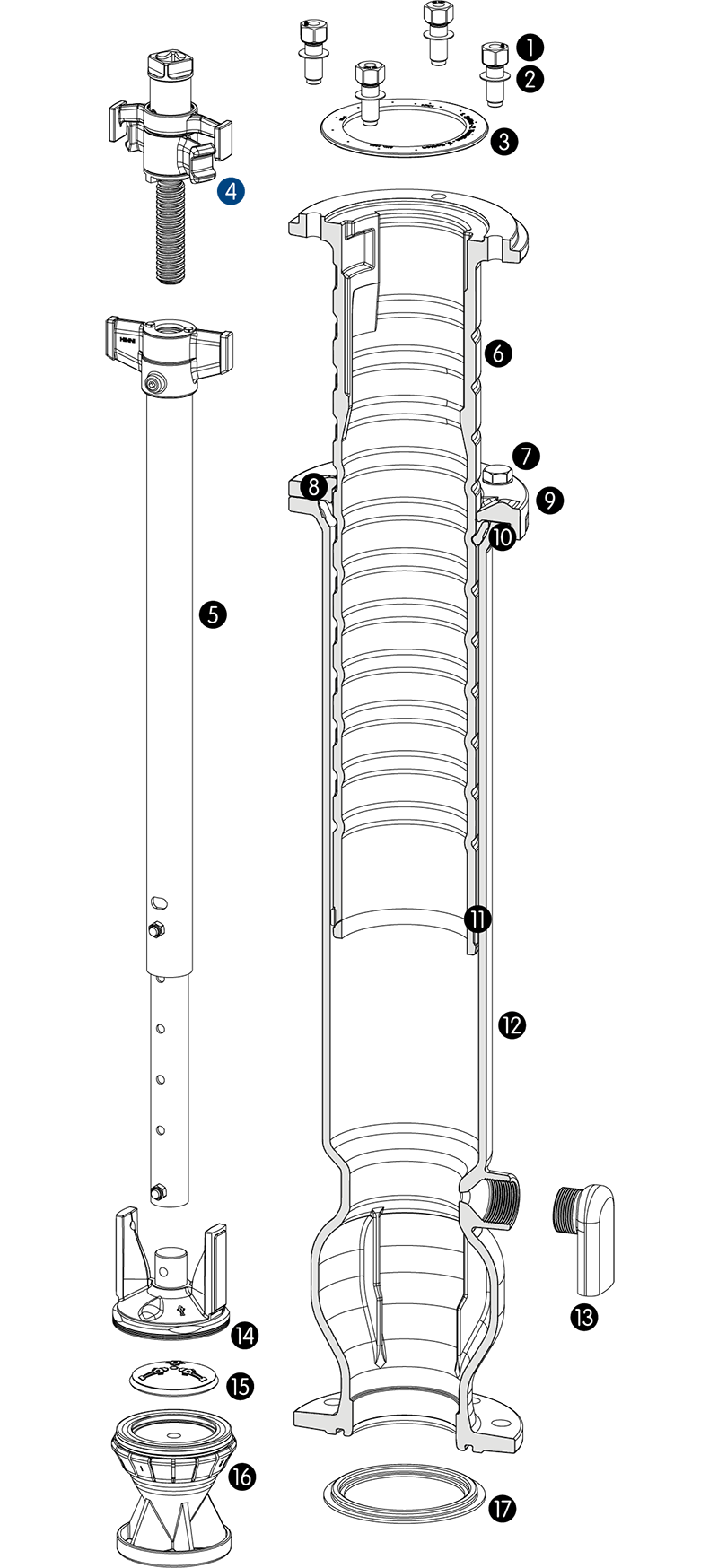

- 1928 Spindellager kompl. (1x)
- 2847 Ventilstange Teleskop UT-DA, GT 1.0–1.35 m (1x)
- 2848 Ventilstange Teleskop UT-DA, GT 1.2–1.7 m (1x)
- 2849 Ventilstange Teleskop UT-DA, GT 1.5–2.3 m (1x)

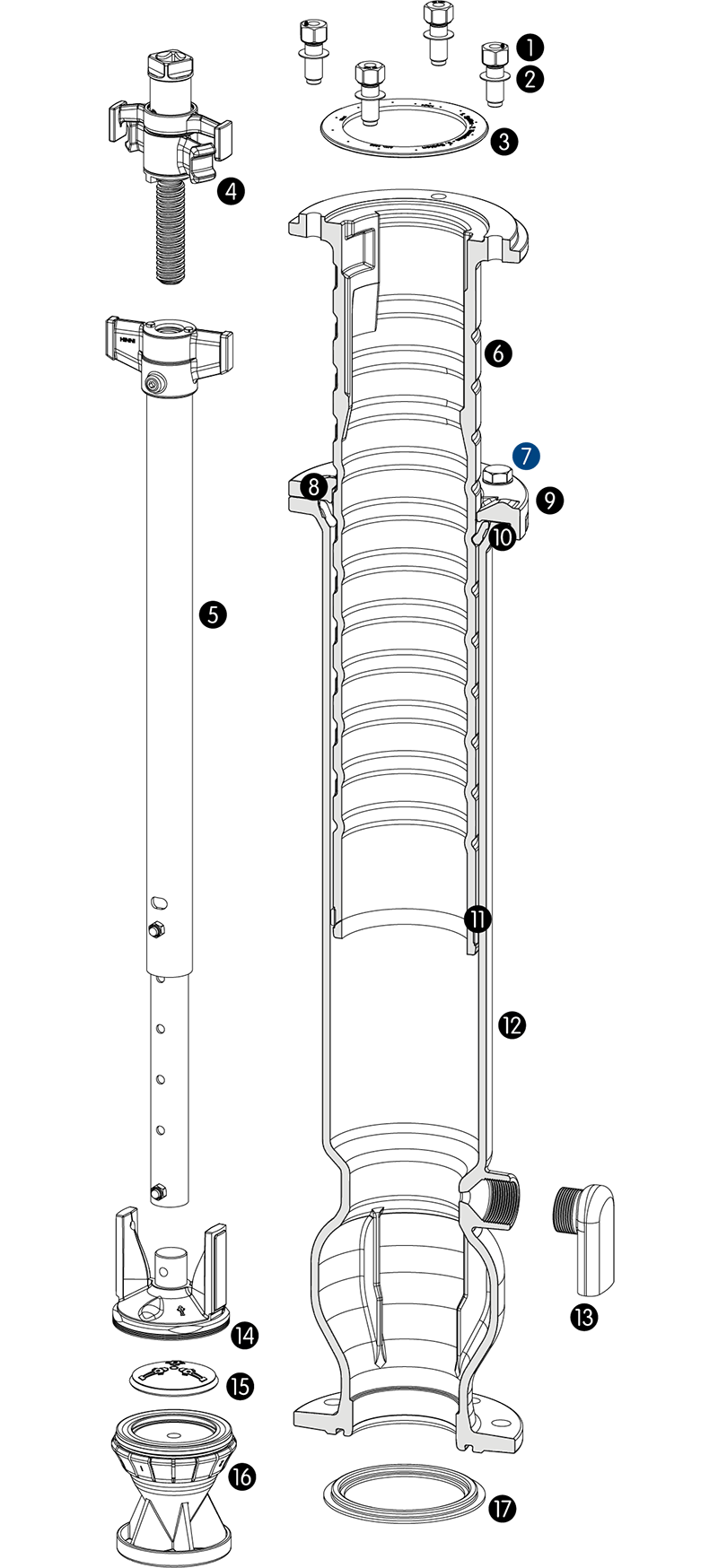

- 1901 Steigrohr UT-DA GT 1.0 – 1.35 m (1x)
- 1903 Steigrohr UT-DA GT 1.2–1.7 m (1x)
- 1909 6-kt-Schraube (6x)

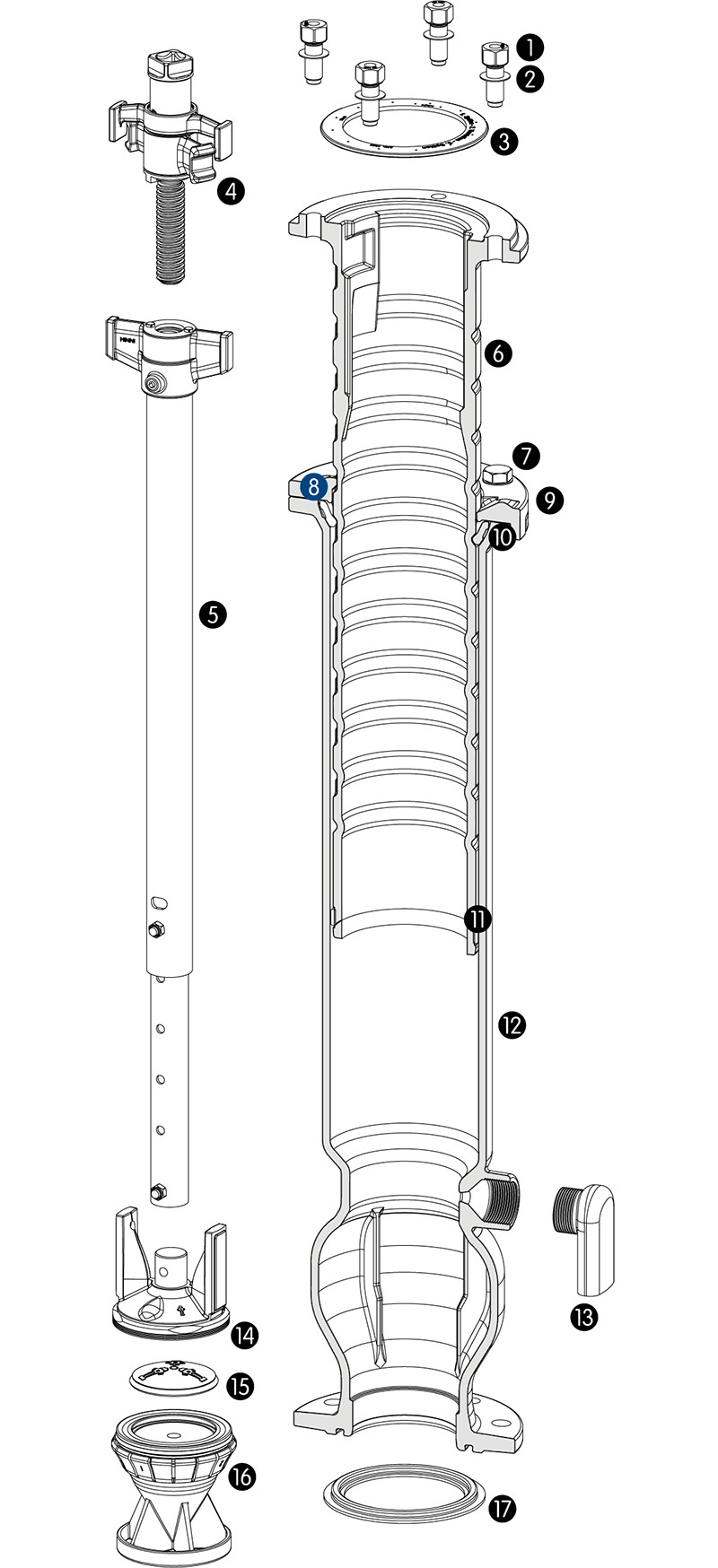

- 1945 Spannflanschhälfte mit Nase (1x)

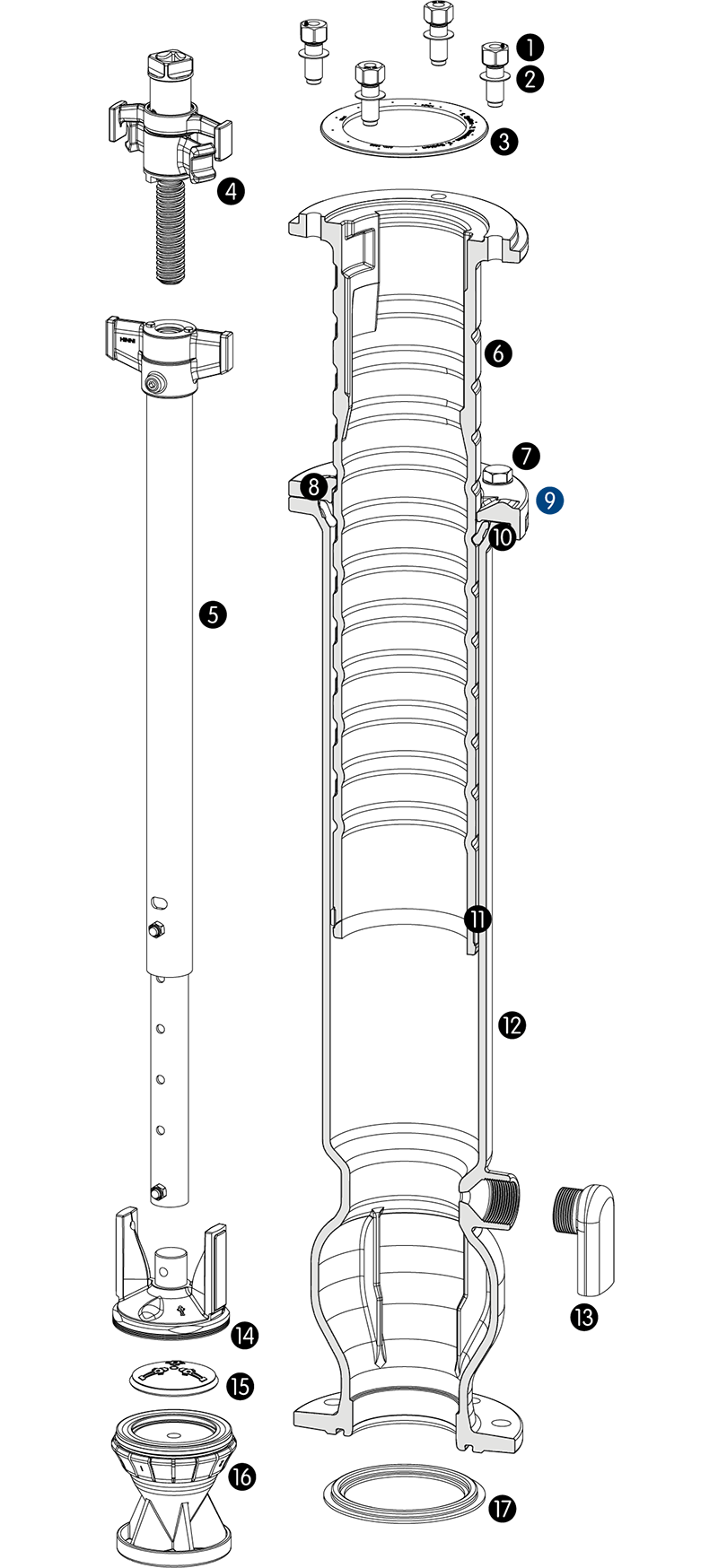

- 1946 Spannflanschhälfte mit Nocken (1x)
- 1907 Segmentring mit Segmenten (1x)
- 1350 Führungsring (1x)
- 1900 Steigrohrmantel GT 1.0–1.35 m (1x)
- 1902 Steigrohrmantel GT 1.2–1.7 m (1x)
- 1938 Entwässerungsbogen (1x)
- 2844 Hauptventil kpl. DN 100 (1x)
- 1952 Abdeckgummi (1x)
- 1910 Schliesskegel (1x)
- 1939 Dichtung ELB/Steigrohrmantel (1x)

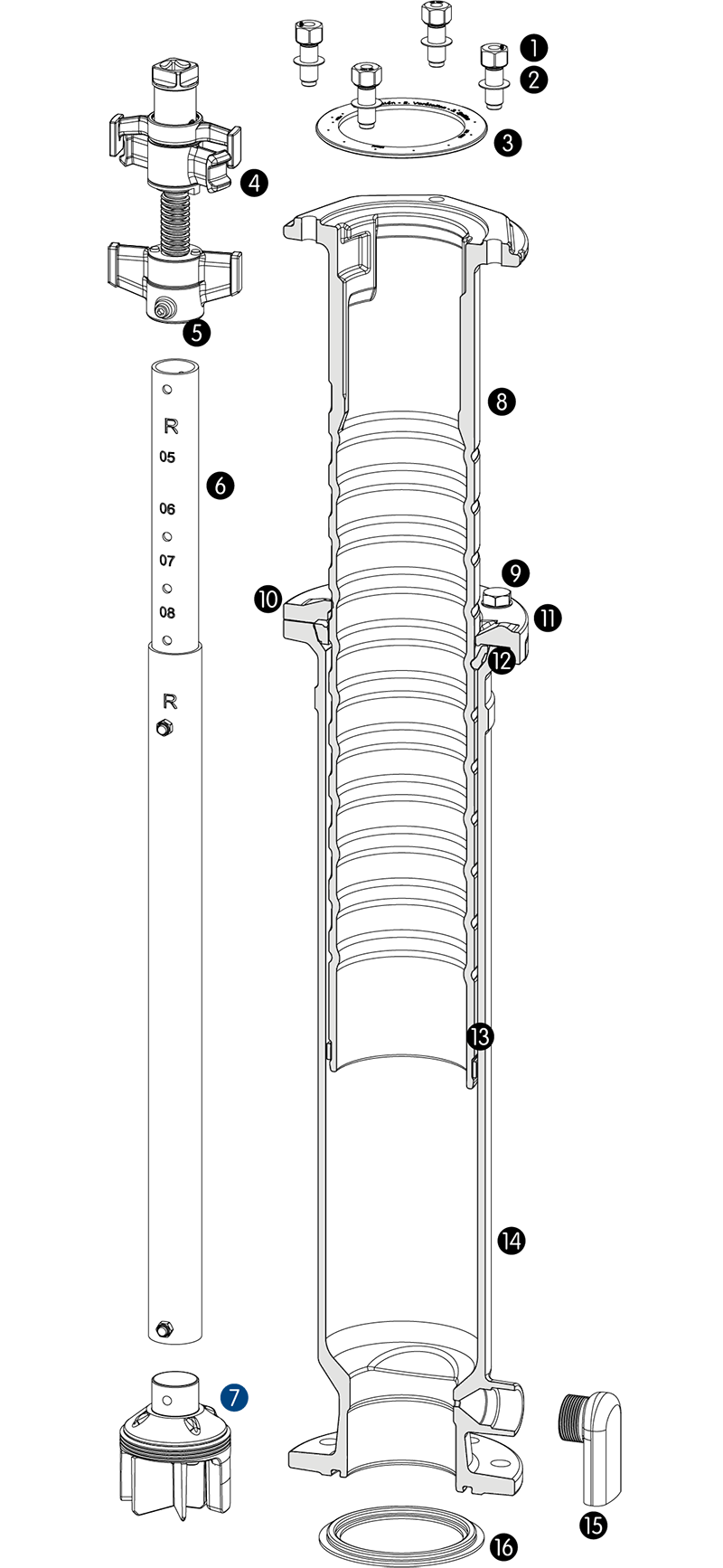

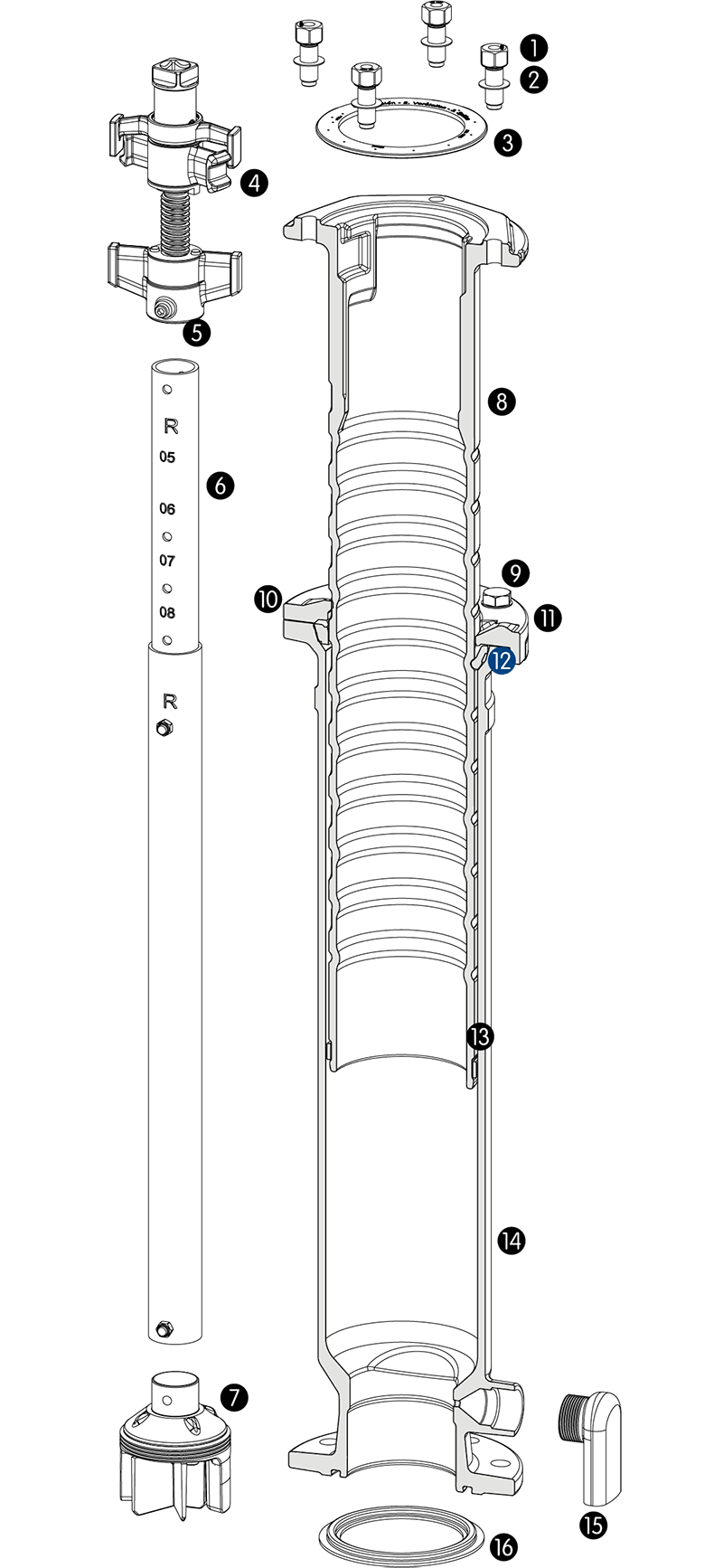

ERSATZTEILE, UNTERTEIL RADIAL (UT-RADIAL)

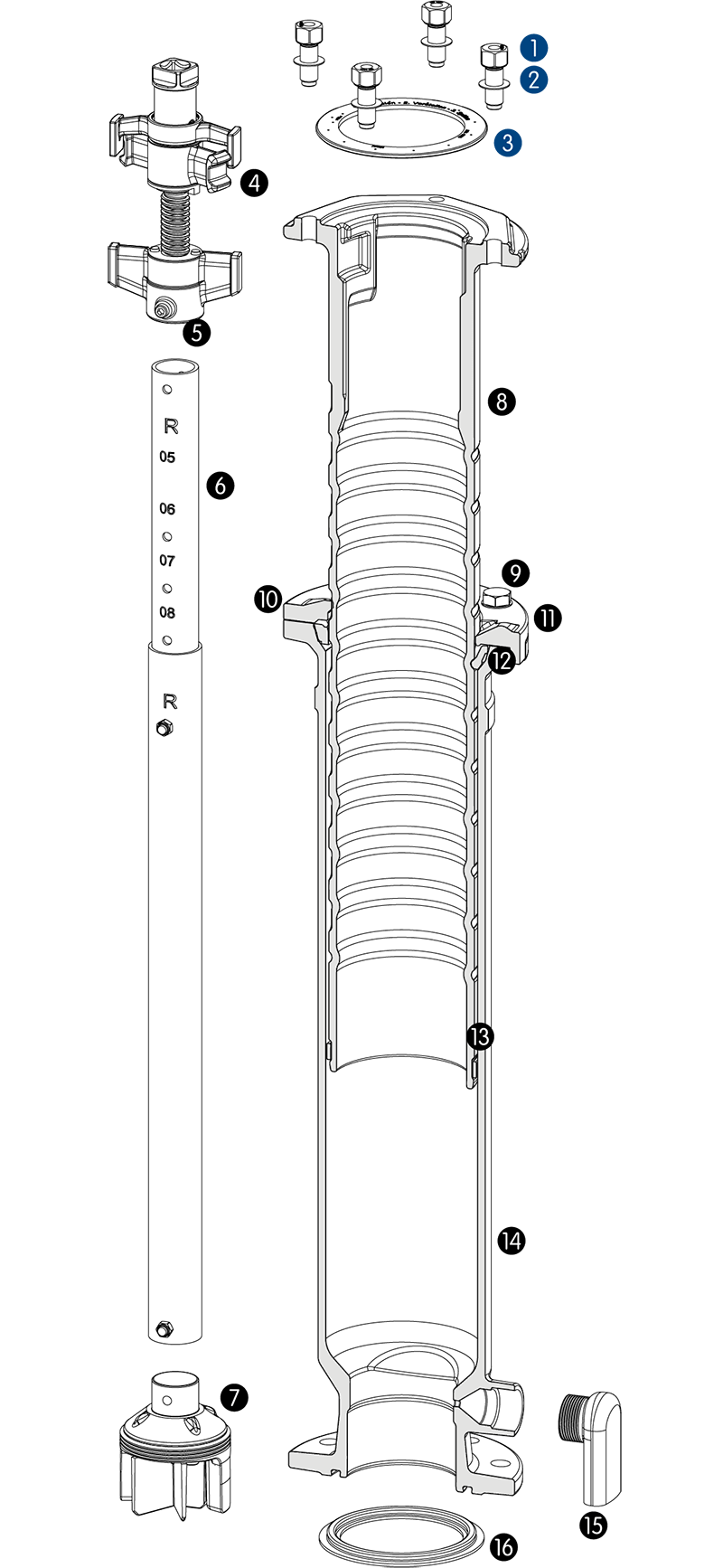

- - 1544 Montage-Set OT/UT-DA mit Dichtung OT/UT, je 4 Stk. Sollbruchschrauben und U-Scheiben (1x)
- 1936 Sollbruchschraube (4x)
- 1564 U-Scheibe (4x)
- 1935 Dichtung OT/UT (1x)

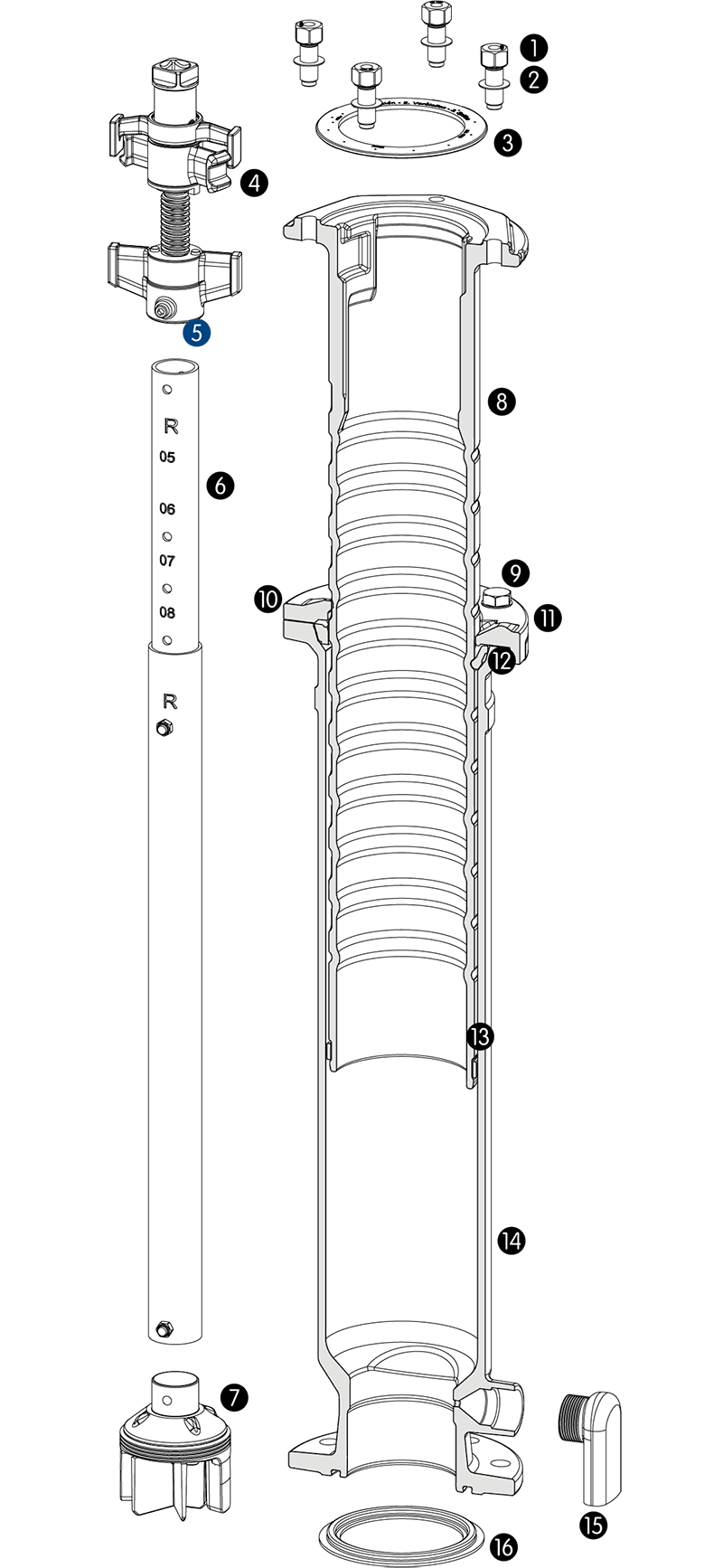

- 2863 Spindellager mit Spindelmutter (1x)
- 1927 Gewindestift Befestigung Spindelmutter (2x)
- 2802 Ventilstange Teleskop UT-RD, GT 1.0–1.4 m (1x)
- 2803 Ventilstange Teleskop UT-RD, GT 1.2–1.7 m (1x)
- 2804 Ventilstange Teleskop UT-RD, GT 1.5–2.3 m (1x)
- 2794 Hauptventil kpl. DN 100 (1x)
- 2790 Steigrohr UT-Radial GT 1.0–1.4 m (1x)
- 2788 Steigrohr UT-Radial GT 1.2–1.7 m (1x)
- 1909 6-kt-Schraube (6x)
- 1945 Spannflanschhälfte mit Nase (1x)
- 1946 Spannflanschhälfte mit Nocken (1x)
- 1907 Segmentring mit Segmenten (1x)
- 1350 Führungsring (1x)
- 2789 Steigrohrmantel UT-Radial GT 1.0–1.4 m (1x)
- 2787 Steigrohrmantel UT-Radial GT 1.2–1.7 m (1x)
- 1938 Entwässerungsbogen (1x)
- 1939 Dichtung ELB/Steigrohrmantel (1x)
