ERSATZTEILE
Identifizieren Sie das gewünschte Ersatzteil aus der Explosionszeichnung und schlagen Sie die technischen Eigenschaften direkt im Hinni-Shop nach.

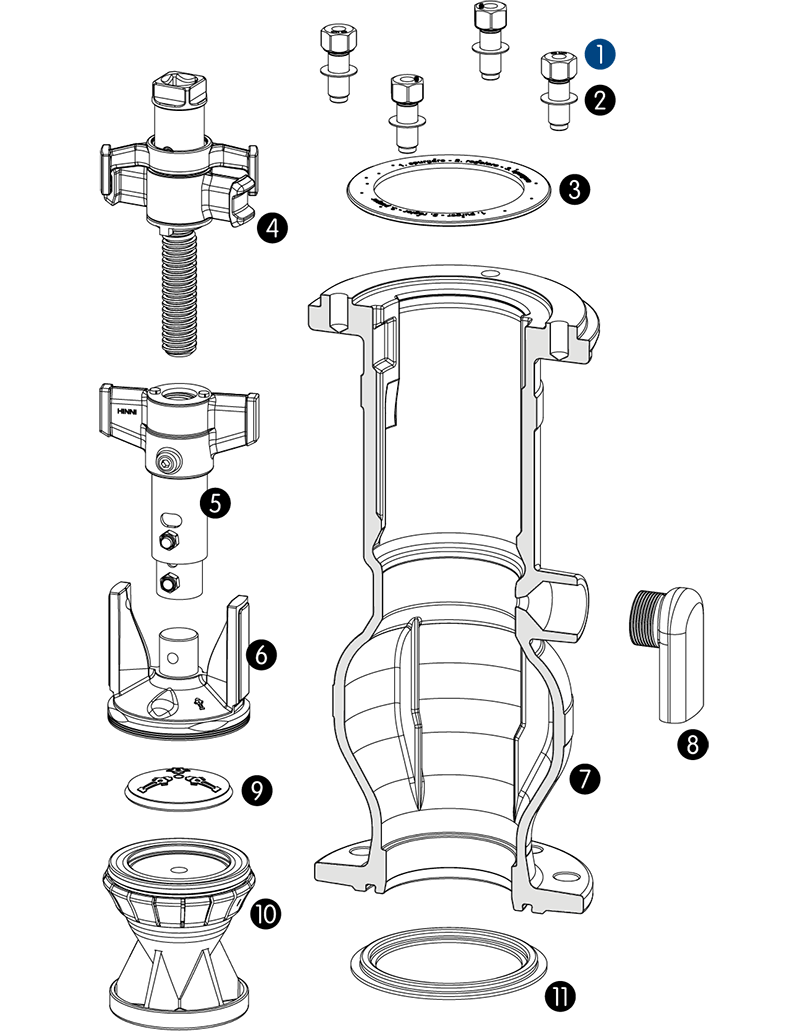

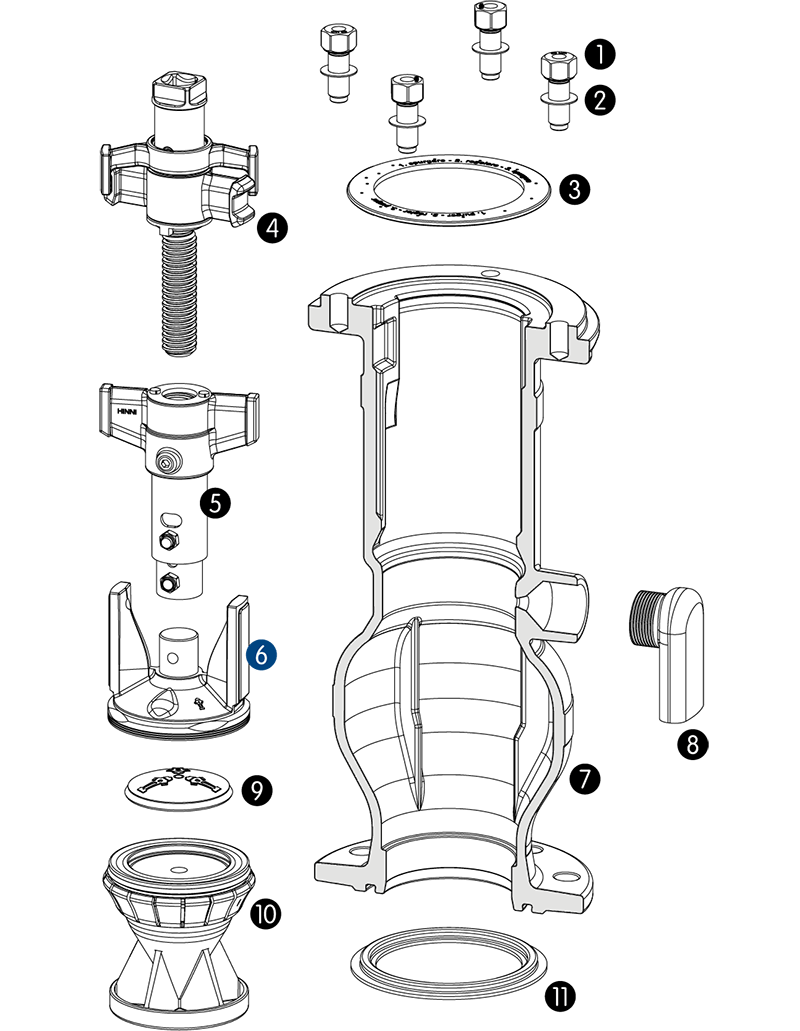

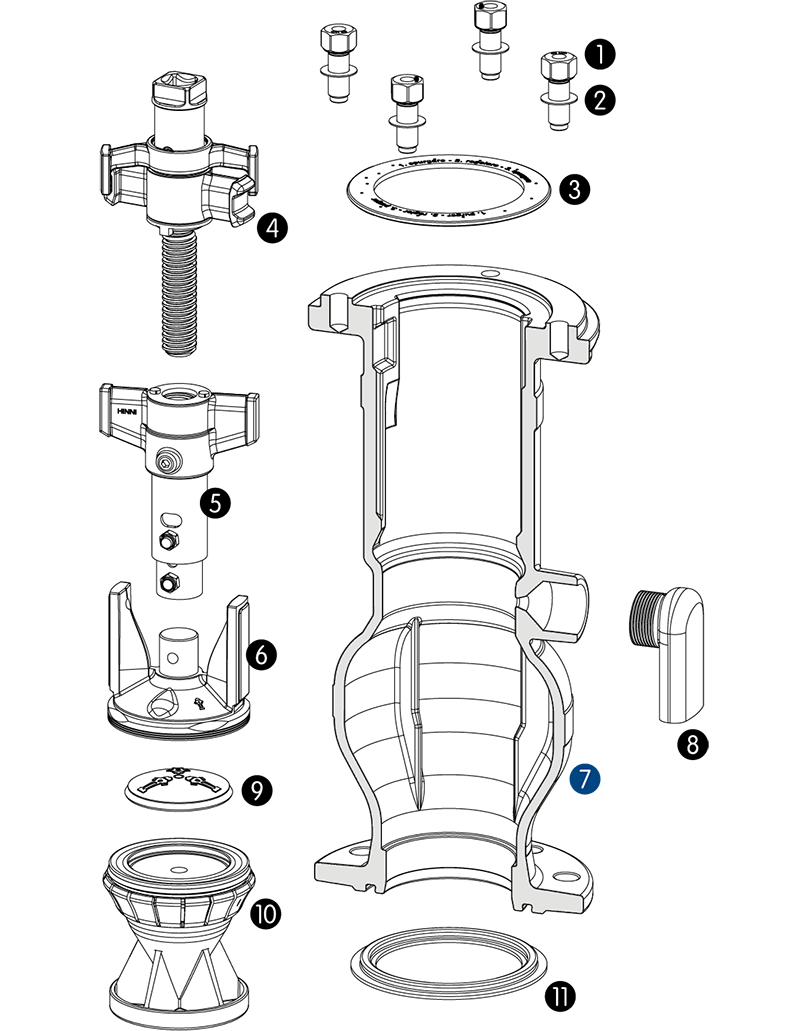

ERSATZTEILE, UNTERTEIL TUNNEL MIT DOPPELABSPERRUNG
- - 1544 Montage-Set OT/UT mit Dichtung, je 4 Stk. Sollbruchschrauben und U-Scheiben (1x)
- 1936 Sollbruchschraube (4x)
- 1564 U-Scheibe (4x)
- 1935 Dichtung OT/UT (1x)
- 1928 Spindellager kompl. (1x)
- 2478 Ventilstange Teleskop UT-DA, GT 0.7–0.75 m (1x)
- 2479 Ventilstange Teleskop UT-DA, GT 0.8–0.95 m (1x)
- 2844 Hauptventil kpl. DN 100 (1x)
- 1967 Steigrohr UT-DA Tunnel GT 0.70 m (1x)
- 1968 Steigrohr UT-DA Tunnel GT 0.80 m (1x)
- 1969 Steigrohr UT-DA Tunnel GT 0.90 m (1x)
- 1938 Entwässerungsbogen (1x)
- 1952 Abdeckgummi (1x)
- 1910 Schliesskegel (1x)
- 1939 Dichtung ELB/Steigrohrmantel (1x)

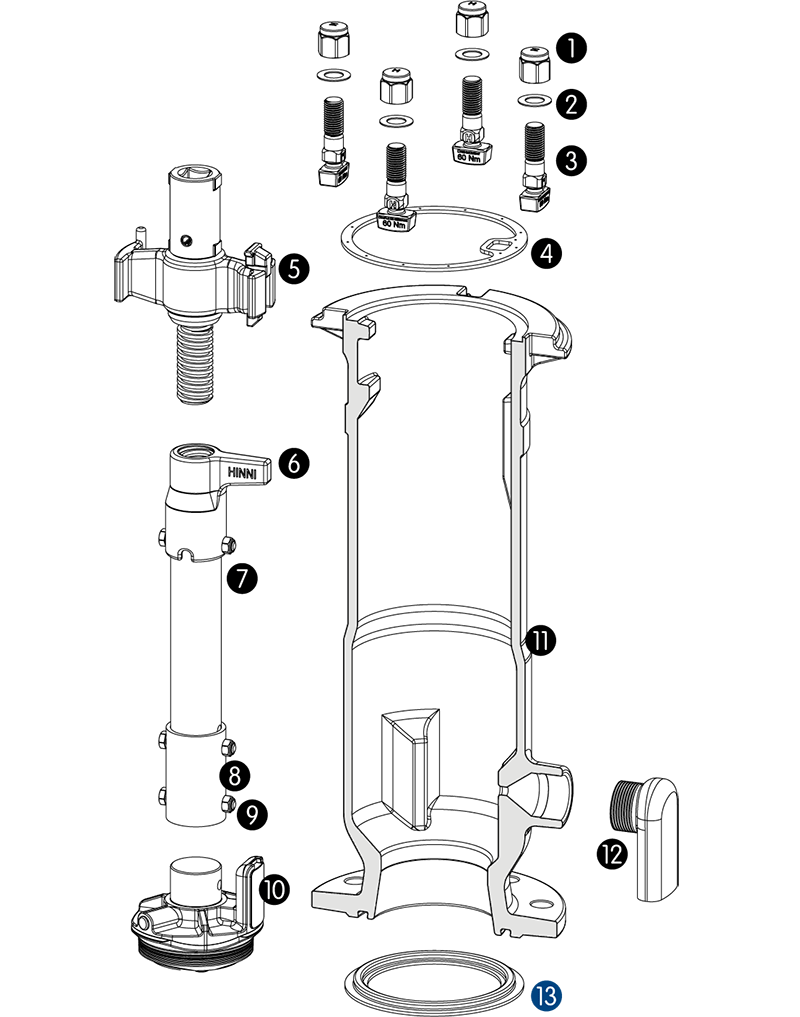

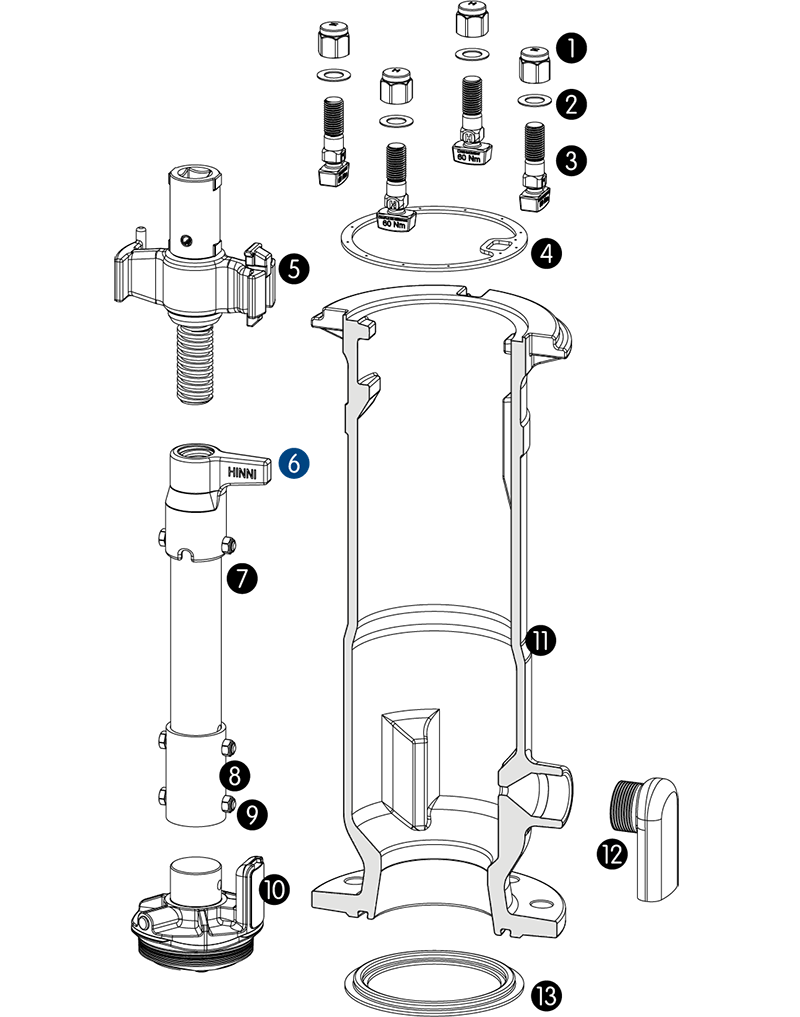

ERSATZTEILE, UNTERTEIL STANDARD RADIAL TUNNEL
- - 1561 Montage-Set OT/UT-ST Radial mit Dichtung, je 4 Stk. Sollbruch- Einhängeschr., U-Scheiben und Hutmuttern (1x)
- 1026 Hutmutter (4x)
- 1564 U-Scheibe (4x)
- 1537 Sollbruch-Einhängeschraube (4x)
- 1716 Dichtung OT/UT mit Nockenhalter (1x)
- 1413 Spindellager (1x)
- 1293 Spindelmutter (1x)
- 2377 Ventilstange fix GT 0.5 m (1x)
- 1751 Ventilstange GT 0.5 m (1x)
- 1752 Ventilstange GT 0.6 m (1x)
- 1753 Ventilstange GT 0.7 m (1x)
- 1754 Ventilstange GT 0.8 m (1x)
- 2376 HV-Adapter 50 mm, fix, GT 0.6–0.9 m (1x)
- 1294 6-kt-Schraube (2x)
- 1295 Sicherungsmutter (2x)
- 1633 Hauptventil kpl. DN 100 radial (1x)
- 2381 Steigrohr GT 0.50 (1x)
- 2382 Steigrohr GT 0.60 m (1x)
- 2383 Steigrohr GT 0.70 m (1x)
- 2384 Steigrohr GT 0.80 m (1x)
- 2385 Steigrohr GT 0.90 m(1x)
- 1938 Entwässerungsbogen (1x)
- 1939 Dichtung ELB / Steigrohrmantel (1x)
