Platzierung

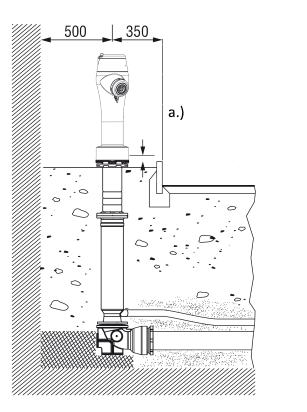

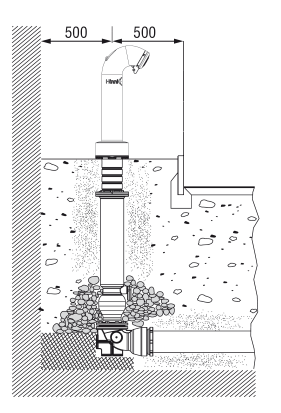

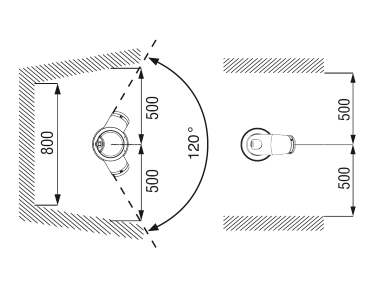

Mindest-Abstände

a.) Strassenbelag bis max. Unterkante Flansch

Hydranten-Nische

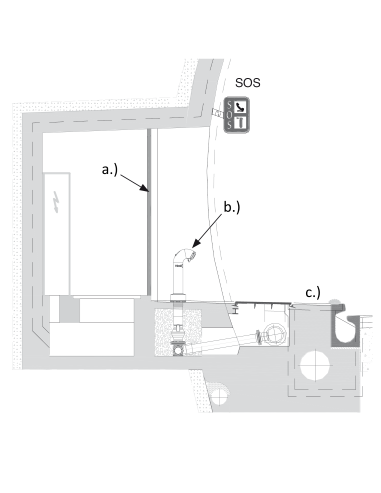

Hydrant in SOS-Nische - a.) Tür, b.) Hydrant, c.) Bankett

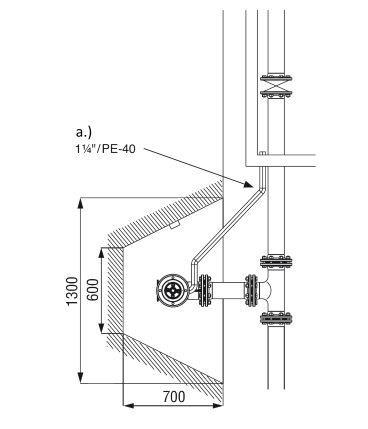

Hydranten-Nische Grundriss - a.) Entleerungsleitung

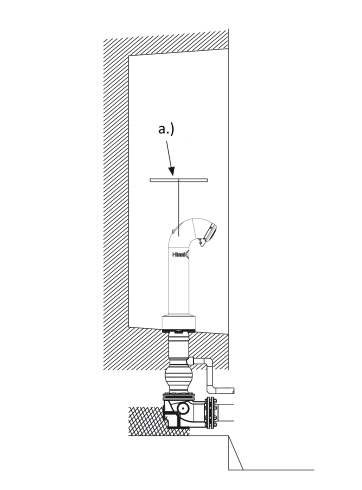

Hydranten-Nische Seitenansicht -
Minimalhöhe für Unter-Druck-Revision von Hydranten-UT: min 3,2m - a.) Hydranten-Schlüssel

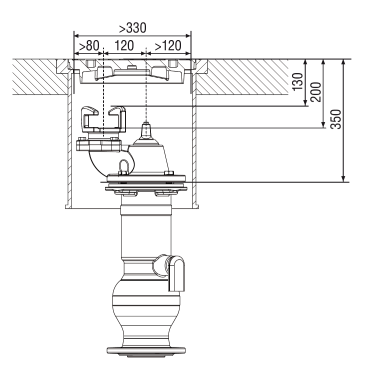

Unterflur-Aufsatz

Unterflur-Hydrant bestehend aus Unterteil und Unterfluraufsatz
