Dimensione di installazione + pesi - PI-Radiale

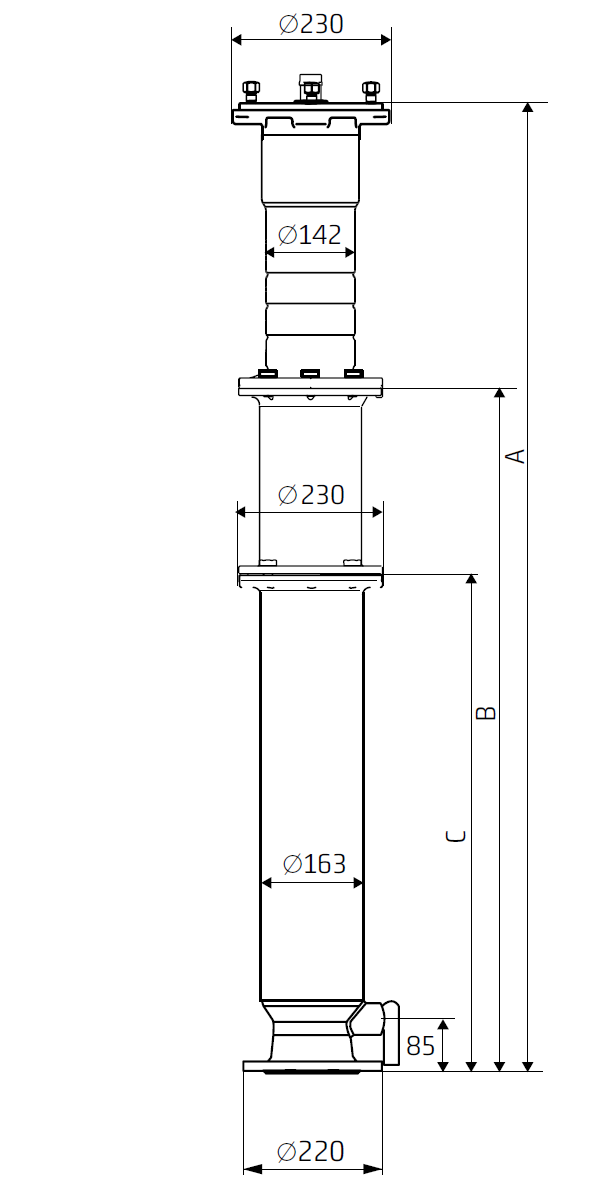

Dimensioni + pesi PI-RADIALE

PI-Radiale regolabile

PF      Amin      Amax      B1)      C      Pesi      CPN 412
1.00 - 1.40   810   1210   -   640   63 kg   852.121
1.20 - 1.70   1010   1510   -   820   73 kg   852.122
1.50 - 2.00   1310   1810   1120   820   86 kg   852.122
1.80 - 2.30   1610   2110   1420   820   98 kg   852.122









B1) = C + eventuali prolunghe della colonna montante (300 mm ciascuna)

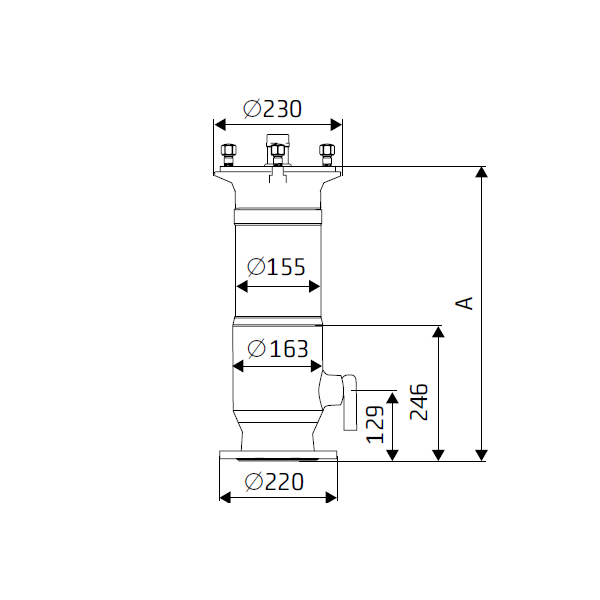

Dimensioni + pesi PI-Radiale Tunnel

PI-Radiale Tunnel

PF      A      Pesi      CPN 412
0.50   335   32 kg   852.111
0.60   435   38 kg   852.111
0.70   535   43 kg   852.111
0.80   635   48 kg   852.111
0.90   735   53 kg   852.111
