RESISTENTI ALLA CORROSIONE
Le versioni Tunnel sono prodotte con profondità della fossa fisse e sono revisionabili sotto pressione (anche nella nicchia da tunnel). Ad eccezione delle profondità della fossa, le caratteristiche tecniche ed i comandi restano invariati.
Lo smalto lucido smalto lucido impiegato nelle apparecchiature chimiche protegge in modo affidabile i nostri idranti dall’atmosfera aggressiva nei tunnel stradali.
- Valvola principale chiusa e senza pressione
- Supporto asta filettata scarico
- Cono di chiusura chiuso
- Drenaggio aperto
- Valvola principale ancora chiusa ed a pressione di rete
- Cono di chiusura aperto
- Drenaggio chiuso
- Valvola principale totalmente aperta
- massima portata
- Cono di chiusura aperto
- Drenaggio chiuso
1 di
PARTE INFERIORE IDRANTE TUNNEL CON DOPPIA CHIUSURA (UT-DA TUNNEL)
La doppia chiusura nell’idrante sostituisce la sua saracinesca e consente la revisione della valvola principale a piena pressione della rete, senza uso di dispositivi speciali. La doppia chiusura sotto forma di cono di chiusura cono di chiusura può essere smontata e montata in loco dalla Hinni anche sotto pressione dì rete.
Caratteristiche Tecniche
- Completamente smaltata (interno/esterno)
- Impiego esclusivo di materiali inossidabili e munita di punto di rottura prestabilito
- Fornibili 3 profondità di scavo fisse (0.70 m, 0.80 m, 0.90 m)
- Interfaccia normale (DN 100, PN16) per curva di ingresso o sistema di condotte
- Con valvola principale a tenuta radiale – la compressione della guarnizione della valvola principale è indipendente dalla forza esercitata dall’utente
- Drenaggio con protezione dall’acqua in pressione e con due possibilità di raccordo (adatto per conduttura di svuotamento PE40)
- Massimi giri: 14, definiti da battute meccaniche (aperto e chiuso)
- Certificazione a norme SSIGA
Schizzi di montaggio

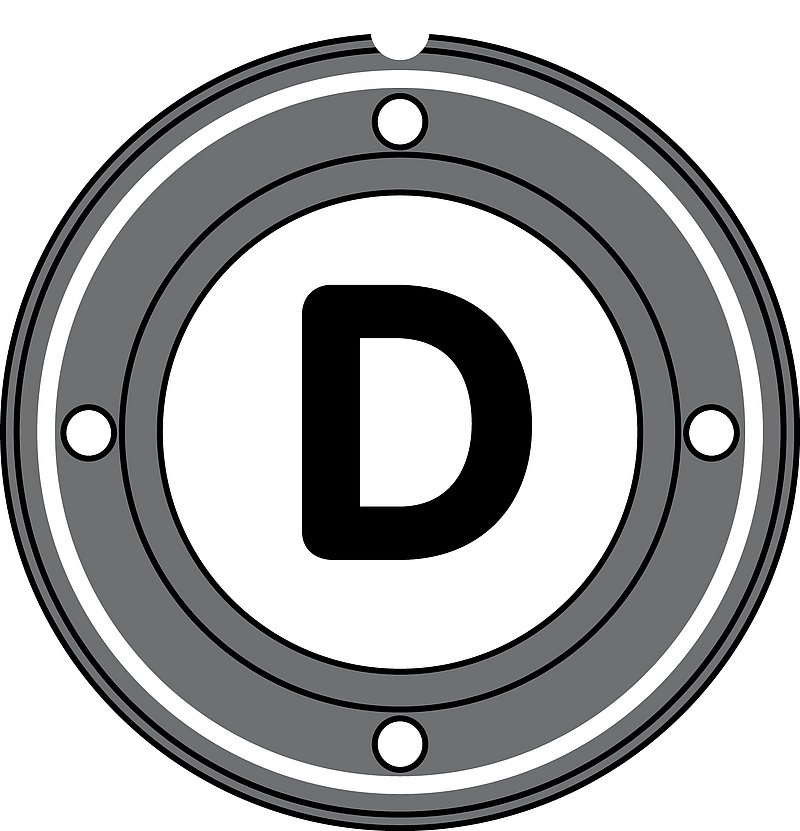

Caratteristiche identificative
PARTE INFERIORE IDRANTE STANDARD RADIALE DA TUNNEL (PI-STANDARD RADIALE TUNNEL)
La partie inférieure standard tunnel è dotata dal 2008 di una valvola principale radiale.
Caratteristiche Tecniche
- Completamente smaltata (interno/esterno)
- Impiego esclusivo di materiali inossidabili e munita di punto di rottura prestabilito
- Fornibile in 5 profondità di scavo fisse (0.5 m, 0.60 m, 0.70 m, 0.80 m, 0.90 m)
- Interfaccia normale (DN 100, PN16) per curva di ingresso o sistema di condotte
- Dotata di valvola principale a tenuta radiale - la compressione della guarnizione della valvola principale è indipendente dalla forza esercitata dall’utente
- Drenaggio con protezione dall’acqua in pressione e con due possibilità di raccordo (adatto per conduttura di svuotamento PE40)
Schizzi di montaggio
Caratteristiche identificative
