QUALE PARTE INFERIORE È ADATTA E PER QUALE APPLICAZIONE?
Nel 1995, la Hinni ha prodotto in Svizzera la prima parte inferiore idrante regolabile in altezza.
Ha preso piede – l’esperto pratico non vuole più rinunciarvi! Da allora le parti inferiori hanno continuato ad essere perfezionate. Soddisfano le norme in vigore e sono compatibili con altri modelli o altre possibilità di attrezzatura (LORNO, valvola di ventilazione e di sfiato ed anello intermedio per raccordo interno). Le nostre direttive dal 1995 - offrire pochi modelli ma pratici, che corrispondano alle aspettative di utenti/proprietari ed idraulici.

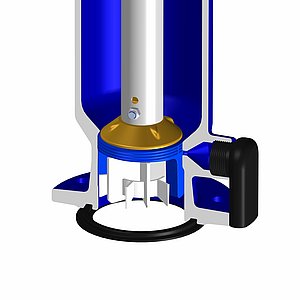

- Valvola principale chiusa e senza pressione
- Supporto asta filettata scarico
- Cono di chiusura chiuso
- Drenaggio aperto
- Valvola principale ancora chiusa ed a pressione di rete
- Cono di chiusura aperto
- Drenaggio chiuso
- Valvola principale totalmente aperta
- massima portata
- Cono di chiusura aperto
- Drenaggio chiuso
1 di

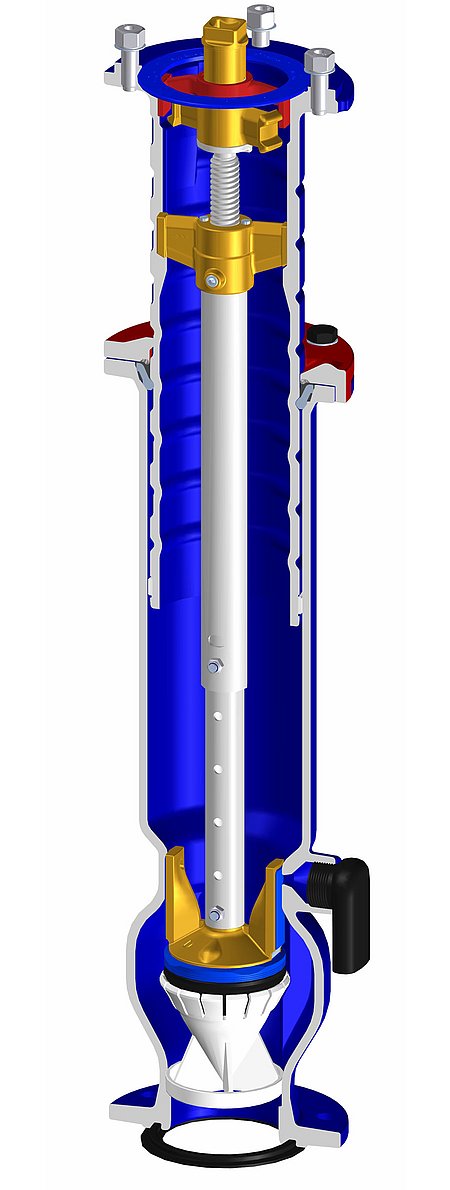

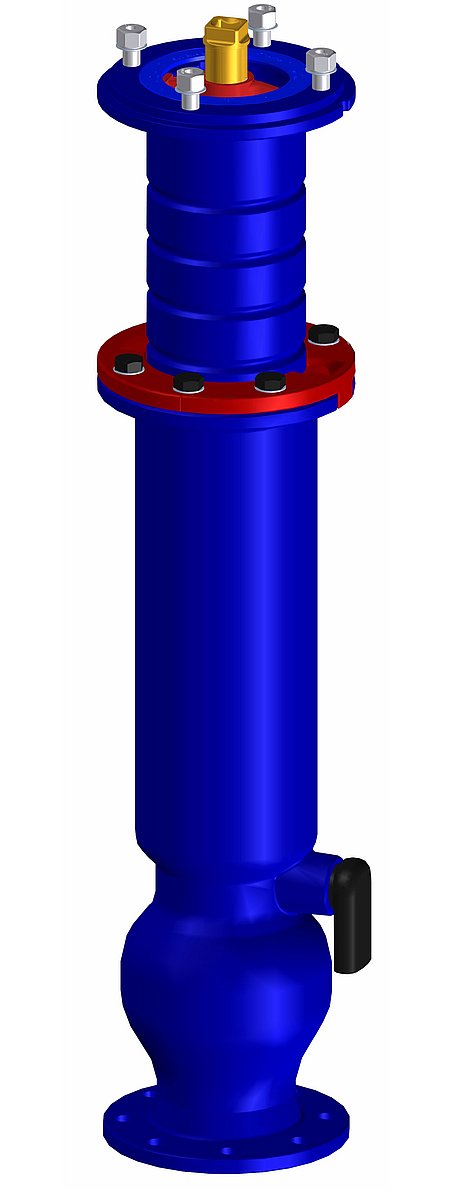

PARTE INFERIORE IDRANTE CON DOPPIA CHIUSURA (PI-DC)
La doppia chiusura nell’idrante sostituisce la saracinesca e consente la revisione della valvola principale a piena pressione della rete senza dispositivi speciali. La doppia chiusura sotto forma di cono di chiusura può essere smontata e montata in loco dalla Hinni anche sotto pressione della rete.
PI-DC – il primo idrante a tenuta radiale in Svizzera!
Caratteristiche Tecniche
- Completamente smaltata (interno/esterno)
- Impiego esclusivo di materiali inossidabili e dotata di linea di rottura prestabilita
- Regolabile in altezza, fornibile in 4 campi di regolazione della profondità dello scavo da 1.00 a 2.30 m (con 2 prolunghe della guaina del tubo montante)
- le versioni Tunnel sono fornibili in 3 profondità fisse dello scavo
- Interfaccia standard (DN 100, PN16) verso curva di ingresso o sistema di condotte
- Dotata di valvola principale a tenuta radiale - la compressione della guarnizione della valvola principale è indipendente dalla forza esercitata dall’utente
- Drenaggio con protezione contro l’acqua in pressione e con due possibilità di raccordo (adatto per tubazione di scarico PE40)
- Max giri: 14, definiti da battute meccaniche (aperto e chiuso)
- Certificazione a norme SSIGA
Caratteristiche identificative

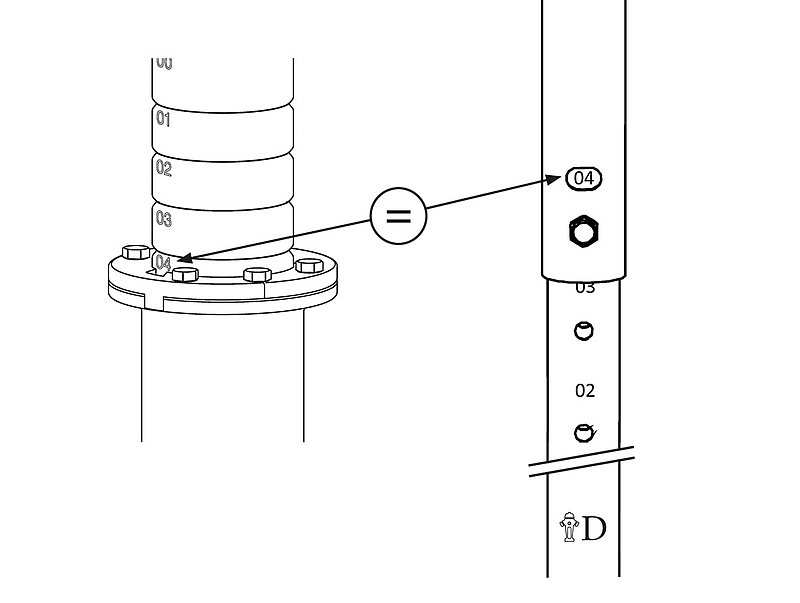

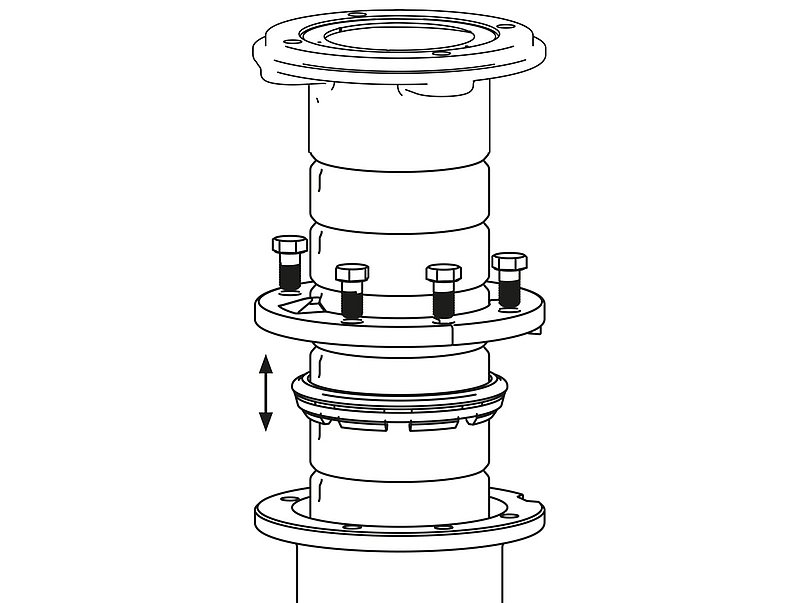

Regolazione in altezza

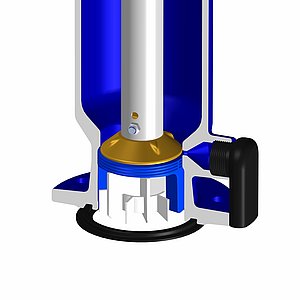

- Valvola principale chiusa
- Drenaggio aperto
- Niente acqua residua

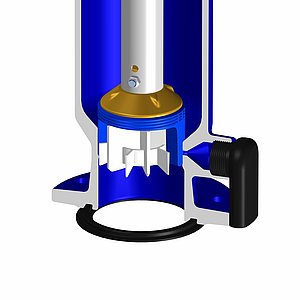

- Valvola principale chiusa
- Drenaggio chiuso
- Protezione contro acqua in pressione
- Valvola principale totalmente aperta
- Massima portata
- Drenaggio chiuso
1 di

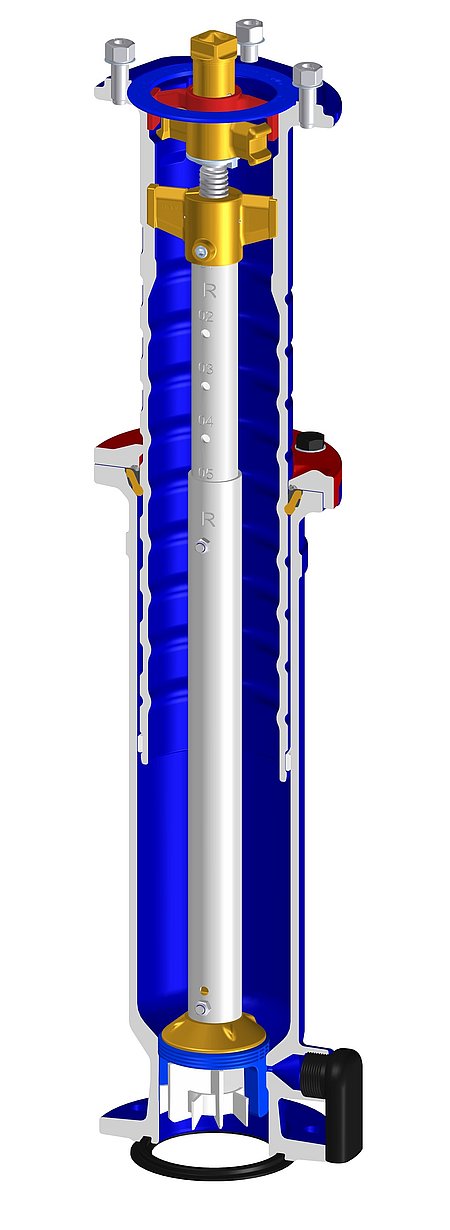

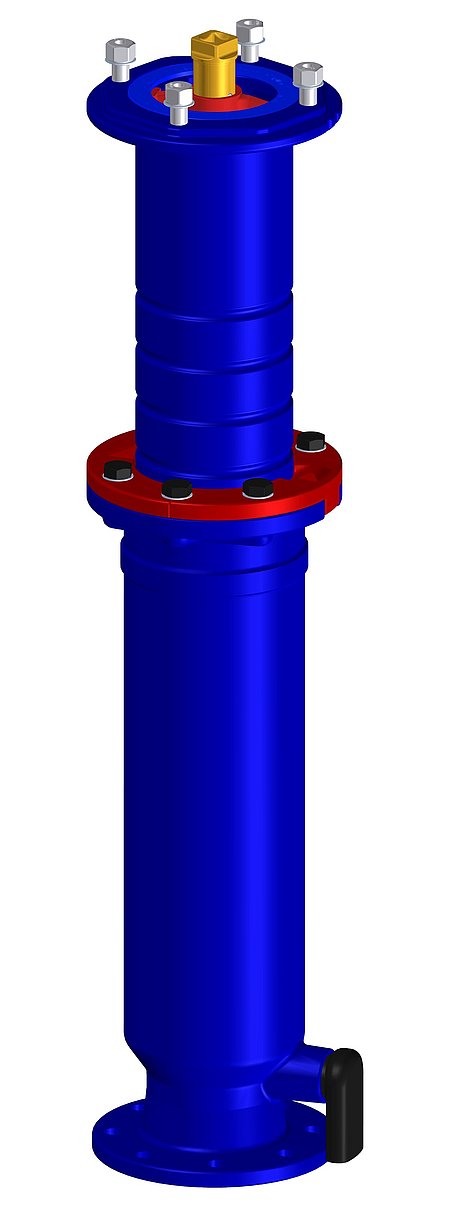

PARTE INFERIORE IDRANTE RADIALE (PI-Radiale)
La PI-Radiale è il modello standard e viene utilizzato nella maggior parte dei casi.
Sostituisce dal 2015 la base standard Radiale (PI-ST Radiale) ed adotta le conquiste tecniche della PI-DC (senza la doppia chiusura). Il comando per l’utente è invariato.
Caratteristiche Tecniche
- Completamente smaltata (interno/esterno)
- Impiego esclusivo di materiali inossidabili e dotata di linea di rottura prestabilita
- Regolabile in altezza, fornibile in 4 campi di regolazione della profondità dello scavo da 1.00 a 2.30 m (con 2 prolunghe della guaina del tubo montante)
- le versioni Tunnel sono fornibili in 5 profondità fisse dello scavo
- Interfaccia standard (DN 100, PN16) verso curva di ingresso o sistema di condotte
- Dotata di valvola principale a tenuta radiale - la compressione della guarnizione della valvola principale è indipendente dalla forza esercitata dall’utente
- Drenaggio con protezione contro l’acqua in pressione e con due possibilità di raccordo (adatto per tubazione di scarico PE40)
- Max giri: 12, definiti da battute meccaniche (aperto e chiuso)
- Certificazione a norme SSIGA

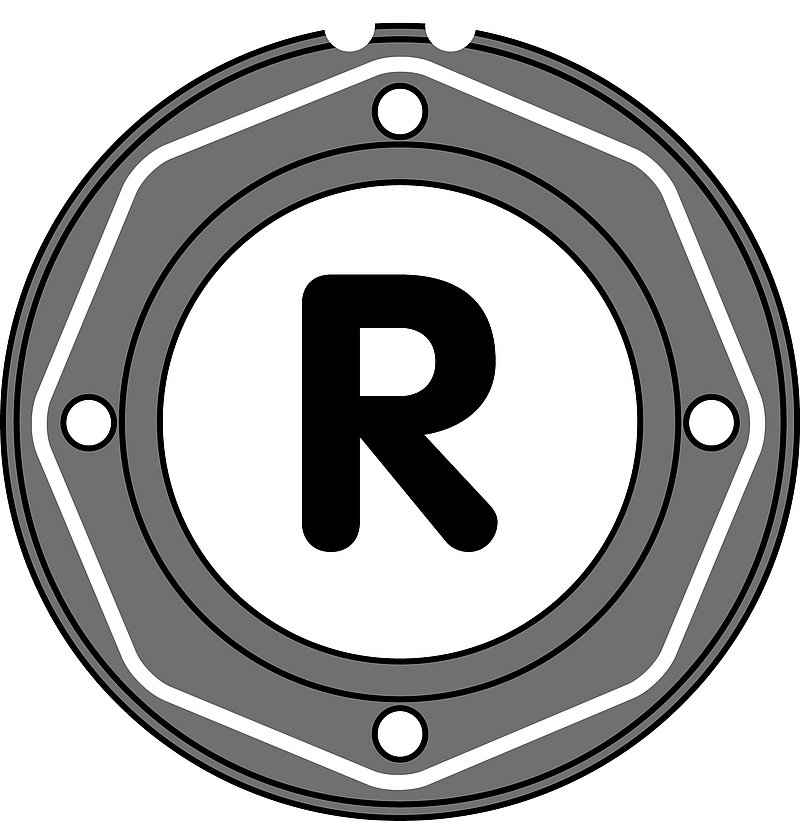

Caratteristiche identificative

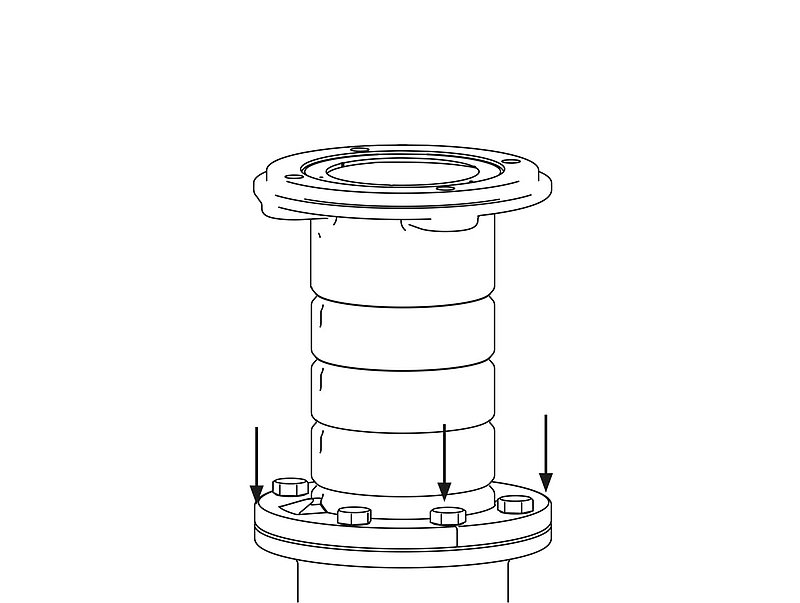

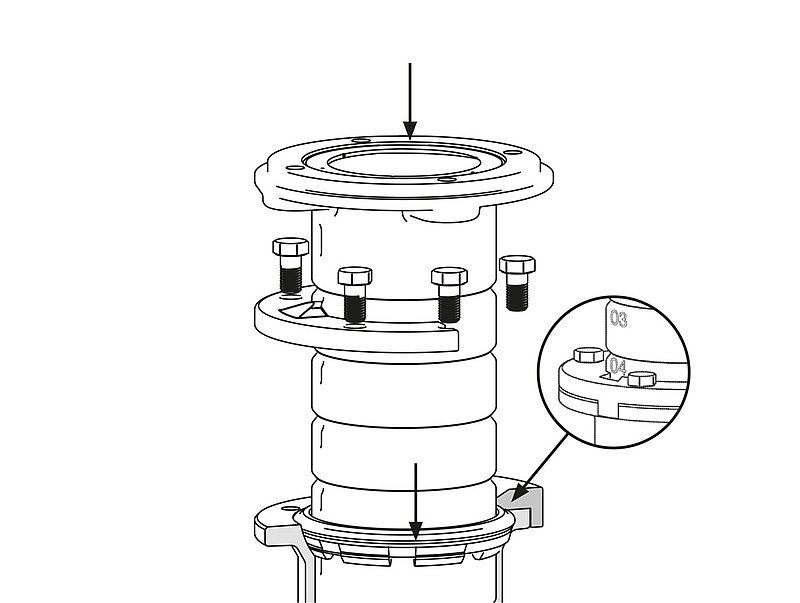

Regolazione in altezza

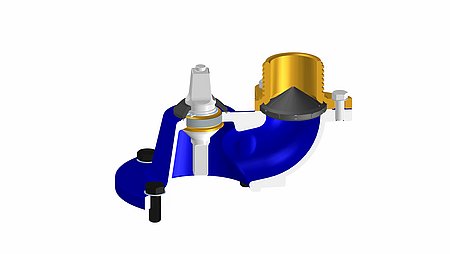

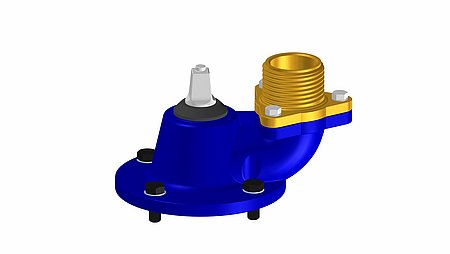

IDRANTE SOTTOSUOLO (ATTACCO SS)
Dalla combinazione dell’attacco da sottosuolo (SS) con una PI-Radiale o PI-DC si ottiene l’idrante sottosuolo - modulare, revisionabile sotto pressione e naturalmente regolabile in altezza.
Caratteristiche Tecniche
- completamente smaltato (interno/esterno)
- impiego esclusivo di materiali inossidabili e dotato di linea di rottura prestabilita
- raccordo per manichetta ed attacco dell’asta filettata secondo la configurazione del cliente
- certificazione conforme a SSIGA

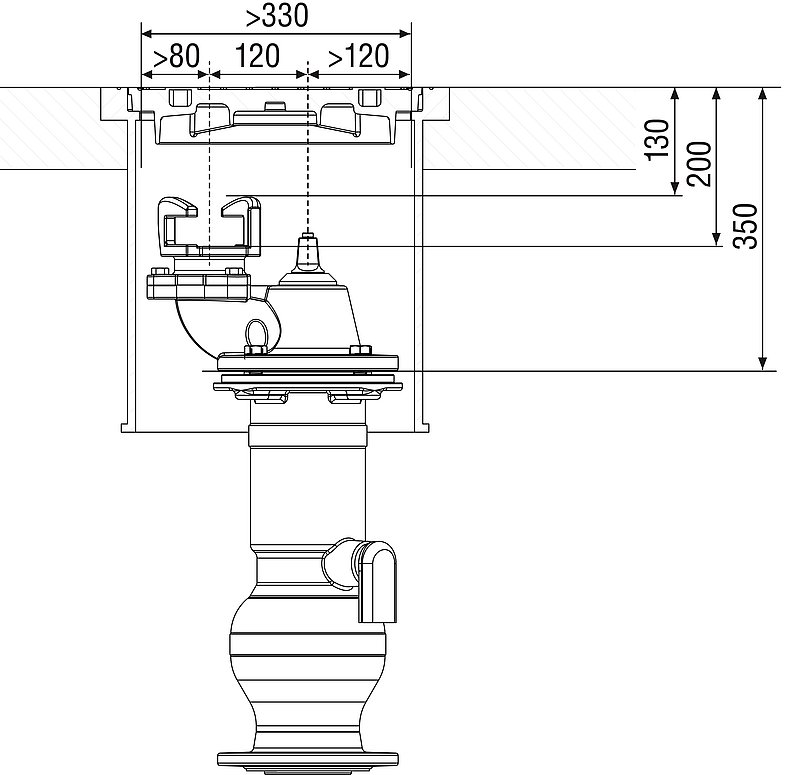

Schizzi di montaggio
QUEL CHE ANCORA VI POTREBBE INTERESSARE

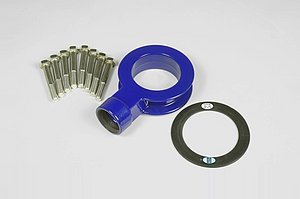

Qui trovate una parte del nostro assortimento di accessori:
