Quelle partie supérieure pour quelle utilisation?
En 1995, Hinni a produit en Suisse la première partie inférieure d'hydrante réglable en hauteur.
Cela s'est avéré efficace - les hommes de terrain ne veulent plus y renoncer! Depuis, elles n'ont cessé d'être améliorées. Elles répondent aux normes en vigueur et sont compatibles aux autres modèles ou possibilités d'équipement (LORNO, aérateur/purgeur et anneau intermédiaire de raccordement pour bâtiment). Notre ligne de conduite depuis 1995 - proposer peu de modèle d'hydrante mais pratique, qui correspondent aux attentes des utilisateurs/propriétaires et installateurs.
- soupape d’admission fermée et sans pression
- palier déchargé
- cône de fermeture fermé
- vidange ouverte
- soupape d’admission encore fermée et sous pression
- cône de fermeture ouvert
- vidange fermée
- soupape d’admission totalement ouverte
- débit maximal
- cône de fermeture ouvert
- vidange fermée
1 de
Partie inférieure à double fermeture (PI-DF)
La double fermeture de l'hydrante remplace la vanne de garde au pied de l'hydrante et permet la révision de la soupape d'admission sous pression sans appareillage spécifique. La double fermeture sous la forme d'un cône d'étanchéité est démontable sous pression sur place par Hinni.
PI-DF - la première hydrante à étanchéité radiale en Suisse!
Caractéristiques techniques
- émaillage intégral (intérieur et extérieur)
- utilisation de matériaux inoxydables et équipée de vis à point de rupture
- réglable en hauteur, 4 plages de réglage de la profondeur de fouille de 1.00 m à 2.30 m (jusqu'à 2 prolongements de manteau)
- la version tunnel est disponible en 3 profondeurs de fouille fixe
- diamètre normalisé (DN 100, PN 16) pour les coudes d'entrée ou raccordements à la conduite
- équipée d'une soupape radiale - la compression du joint de la soupape d’admission est indépendante de la force appliquée par l’utilisateur
- vidange avec une protection anti-infiltration et permettant 2 types de raccordement (appropriée pour un raccordement en PE40)
- nombre de tours maximum: 14, défini par une butée mécanique (à l'ouverture et la fermeture)
- certifiée par la SSIGE
Signe distinctif
Réglage de la hauteur
- soupape d'adimission fermée
- vidange ouverte
- aucun résidu d'eau
- soupape d'admission fermée
- vidange fermée
- protection anti-infiltrations
- Soupape d'admission totalement ouverte
- débit maximum
- vidange fermée
1 de
Partie inférieure radiale (PI-RADIALE)
La PI-Radiale est le modèle standard utilisé dans la plupart des cas.
Il remplace depuis 2015 le modèle de partie inférieure standard radiale (PI-Standard radiale) et reprend les caractéristiques techniques à succès de la PI-DF (en-dehors de la double fermeture). La manipulation reste inchangée pour l'utilisateur.
Caractéristiques techniques
- émaillage intégral (intérieur et extérieur)
- utilisation de matériaux inoxydables et équipée de vis à point de rupture
- réglable en hauteur, 4 plages de réglage de la profondeur de fouille de 1.00 m à 2.30 m (jusqu'à 2 prolongements de manteau)
- la version tunnel est disponible en 5 profondeurs de fouille fixe
- diamètre normalisé (DN 100, PN 16) pour les coudes d'entrée ou raccordements à la conduite
- équipée d'une soupape radiale - la compression du joint de la soupape d’admission est indépendante de la force appliquée par l’utilisateur
- vidange avec une protection anti-infiltration et permettant 2 types de raccordement (appropriée pour un raccordement en PE40)
- nombre de tours maximum: 12, défini par une butée mécanique (à l'ouverture et la fermeture)
- certifiée par la SSIGE
Signe distinctif

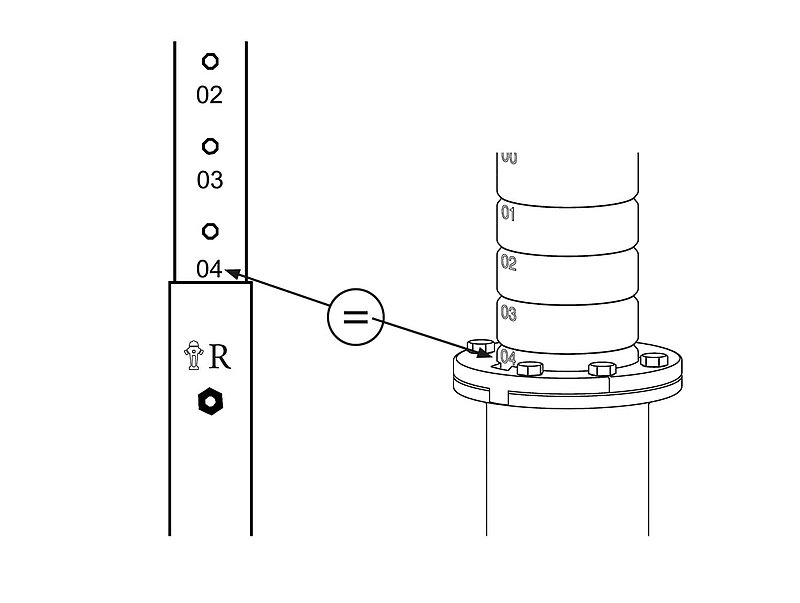

Réglage de la hauteur
Adaptateur pour hydrante souterraine (HS-Adaptateur)
Par la combinaison d'un adaptateur et d'une partie inférieure PI-Radiale ou PI-DF résulte une hydrante souterraine - modulaire, révisable sous pression et réglable en hauteur.
Caractéristiques techniques
Plan d'installation
