Résistant à la corrosion

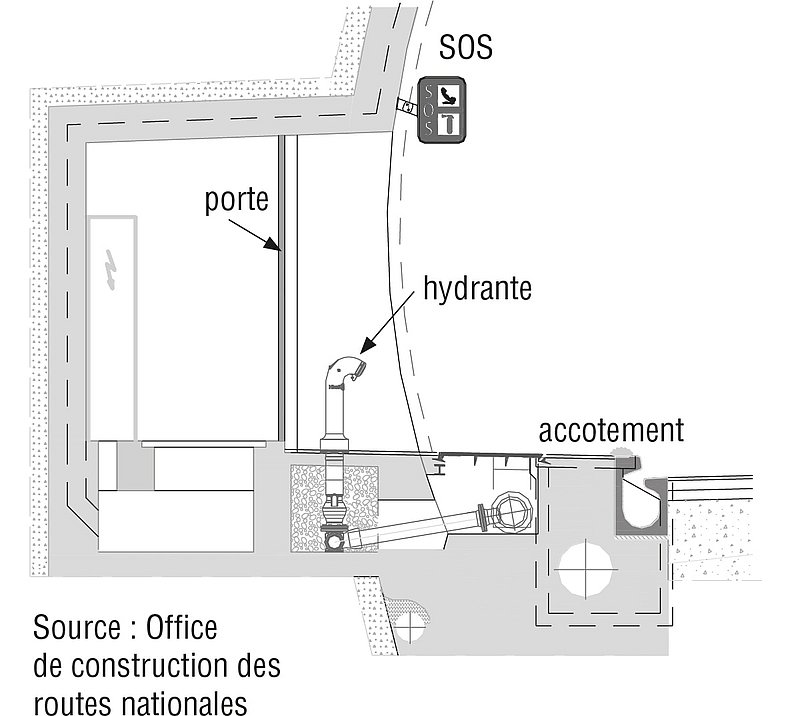

Les versions tunnel sont produites avec des profondeurs de fouille fixes et sont révisables sur place sous pression (également dans les niches). En-dehors des profondeurs fixes, les caractéristiques techniques et leur utilisation restent inchangés.
Les propriétés chimiques de l'émail protège les hydrantes du climat agressif et hostile des tunnels routiers.
- soupape d’admission fermée et sans pression
- palier déchargé
- cône de fermeture fermé
- vidange ouverte
- soupape d’admission encore fermée et sous pression
- cône de fermeture ouvert
- vidange fermée
- soupape d’admission totalement ouverte
- débit maximal
- cône de fermeture ouvert
- vidange fermée
1 de
Partie inférieure tunnel à double fermeture (PI-DF TUNNEL)
La double fermeture de l'hydrante remplace la vanne de garde au pied de l'hydrante et permet la révision de la soupape d'admission sous pression sans appareillage spécifique. La double fermeture, sous la forme d'un cône d'étanchéité, est démontable sous pression sur place par Hinni.
Caractéristiques techniques
- émaillage intégral (intérieur et extérieur)
- utilisation de matériaux inoxydables et équipée de vis à point de rupture
- 3 profondeurs de fouille fixes disponibles (0.70 m, 0.80 m, 0.90 m)
- diamètre normalisé (DN 100, PN 16) pour les coudes d'entrée ou raccordements à la conduite
- équipée d'une soupape radiale - la compression du joint de la soupape d’admission est indépendante de la force appliquée par l’utilisateur
- vidange avec une protection anti-infiltration et permettant 2 types de raccordement (appropriée pour un raccordement en PE40)
- nombre de tours maximum: 14, défini par une butée mécanique (à l'ouverture et la fermeture)
- certifiée par la SSIGE

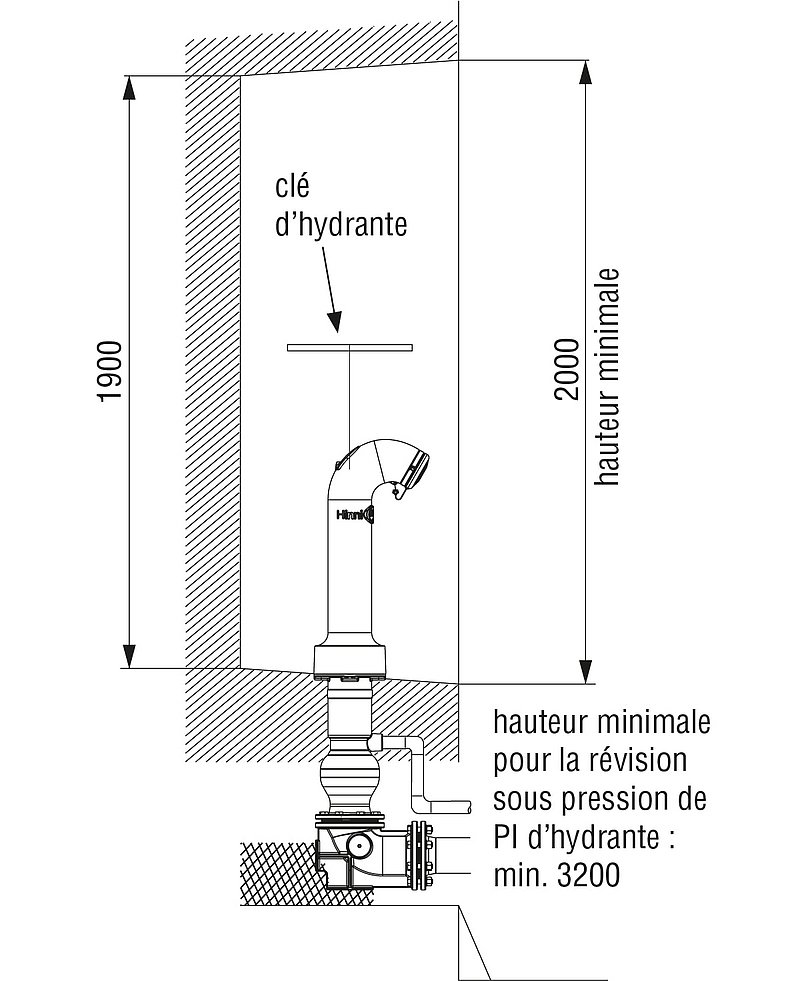

Plan d'installation
Signe distinctif
La partie inférieure standard radial tunnel (PI-STANDARD RADIALE TUNNEL)
La partie inférieure standard tunnel est équipée depuis 2008 d'une soupape d'admission à étanchéité radiale.
Caractéristiques techniques
- émaillage intégral (intérieur et extérieur)
- utilisation de matériaux inoxydables et équipée de vis à point de rupture
- disponible en 5 profondeurs de fouille fixes (0.5 m, 0.60 m, 0.70 m, 0.80 m, 0.90 m)
- diamètre normalisé (DN 100, PN 16) pour les coudes d'entrée ou raccordements à la conduite
- équipée d'une soupape radiale - la compression du joint de la soupape d’admission est indépendante de la force appliquée par l’utilisateur
- vidange avec une protection anti-infiltration et permettant 2 types de raccordement (appropriée pour un raccordement en PE40)

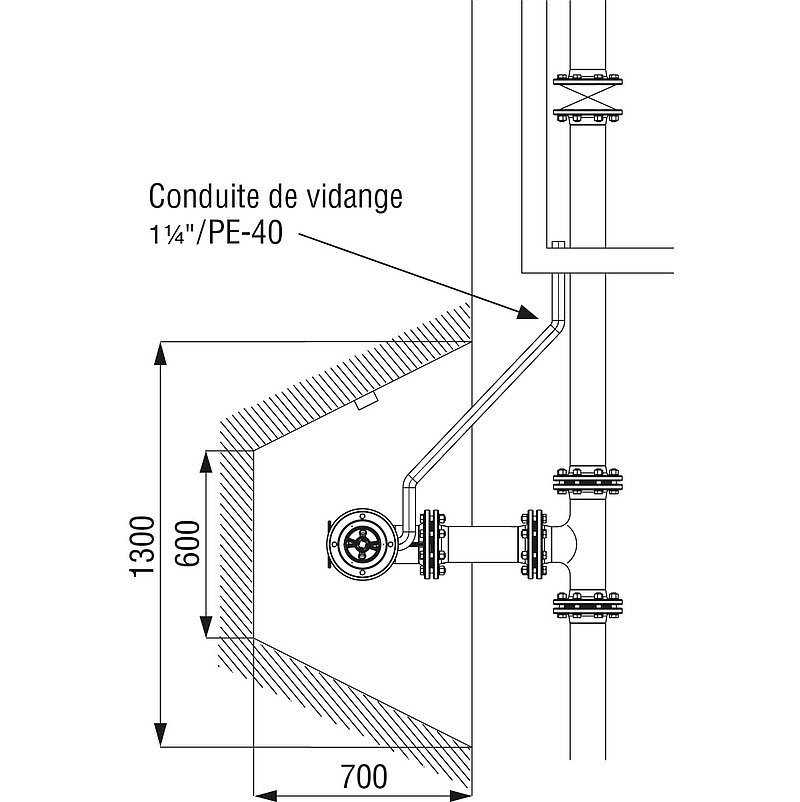

Plan d'installation
Signe distinctif
